Электропроводка в деревянном доме: проектирование и монтаж пошагово

Жить в «коробках» из кирпича и бетона хотят не все. Многие выбирают деревянные дома для проживания ― они экологичны, красиво выглядят. Однако проживание в них тесно связано с понятием безопасности. Поэтому правильное проектирование и прокладка электропроводки в деревянном доме ― один из главных аспектов.

Мастер компании «МБР-ГРУПП» Иванов Анатолий Иванович рассказал нам о том, как правильно организовать разводку электроснабжения в деревянном доме, какие требования следует соблюдать и что нужно учитывать.

Разработка проекта электроснабжения деревянного дома

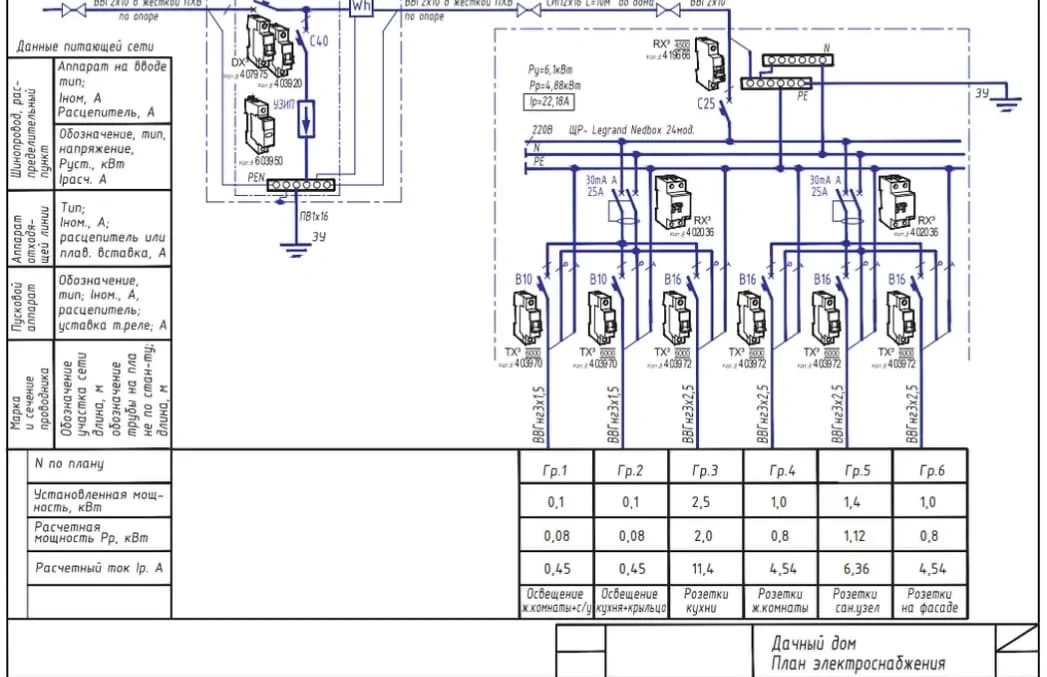

Согласно законодательству России владельцы жилых зданий, где потребляемая мощность не превышает 15 кВт, могут не составлять проект электросетей. Но все-таки в компанию ― поставщика электроэнергии, предоставить схему и информацию о суммарной мощности потребления понадобится. Это необходимо, чтобы подсчитать выделенную мощность на линии и установить приборы учета.

Разрабатывая проект, важно учесть каждый нюанс ― от точного расположения электроустановок до необходимости заземления. Далее рассмотрим все этапы подробно.

Разрабатываем схемы и план работ

Не рекомендую заниматься проектированием самостоятельно, если у вас нет опыта подобных работ. Лучше заключите договор с проектной организацией.

Проект должен включать:

Дополнительно:

Нюансы:

Изучаем правила и требования к электропроводке

Если планируете делать электромонтаж самостоятельно ― важно ознакомиться с правилами подключения электросистемы в деревянном доме, которые указаны в ПУЭ и СНиП. Особенно, если у вас масса вопросов по материалам, технологиям укладки кабелей и прочем.

Одно из требований ПУЭ ― использование медных проводов с сечением, которое подбирают с учетом нагрузки электросети. Медные проводники стоят дороже алюминиевых, но они обладают хорошей проводимостью, более прочные и долго служат. К тому же, их легче монтировать.

Другие требования ПУЭ:

• Чтобы защитить кабель от повреждений, попадания влаги и пыли ― его следует укладывать в металлические трубы, гибкие рукава из металла или пластиковые короба.
• Места, где защитные трубы или короба соединяются, важно тщательно загерметизировать.
• Прокладывать проводку через вентиляционные каналы категорически запрещено.
• Прежде чем покупать кабель ― рассчитайте его сечение. Оно должно соответствовать токовой нагрузке.
• Для прокладки закрытой проводки применяйте только металлические трубы. Самозатухающие или гибкие рукава использовать запрещено.
• Важно правильно собрать электрический щит, установить комплект автоматов и УЗО ― это одно из условий полноценной безопасности.

Подготавливаем материалы и инструменты

Определитесь с тем, какие инструменты и какое количество монтажного материала вам понадобится. При подсчете расходников ориентируйтесь на составленную схему. Подбирайте материалы с учетом нагрузки, способа монтажа проводки, последующей декоративной отделки.

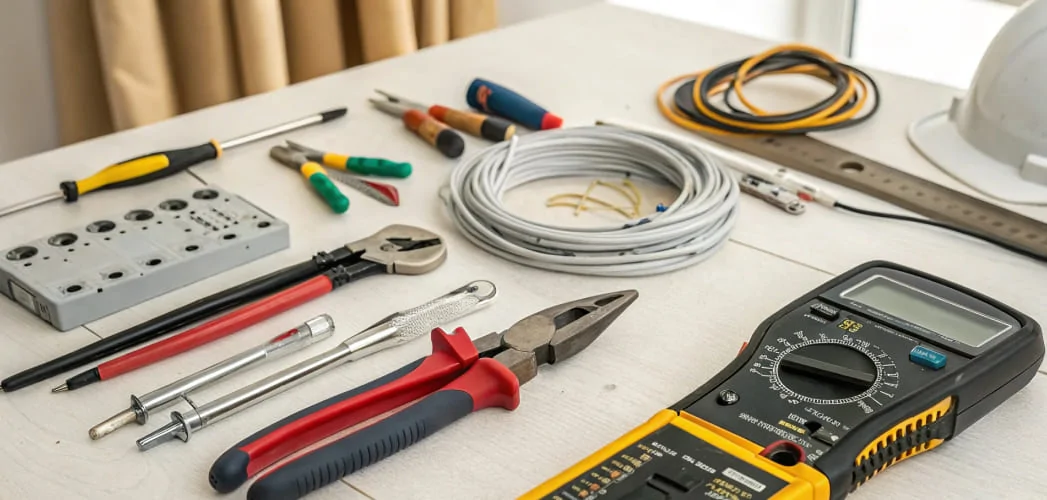

Инструменты для монтажа:

Для обустройства электросети в деревянном доме понадобятся следующие материалы:

• Трехжильный провод ВВГнг. Изоляция провода должна быть негорючей. Сечение для линий освещения 1,5 мм2, для розеток, выключателей, стиральной машины, кондиционера ― 2,5 мм2.
• Электрощит из металла.
• Счетчик электроэнергии.
• Комплект автоматических выключателей и устройств защитного отключения.
• Распределительные коробки, в которых будут соединяться провода.
• Выключатели и розетки накладного типа.
• Металлорукава, короба или кабель-каналы.
• Монтажные клипсы и саморезы.
• Алюминиевую ленту для изоляции.
• Металлические трубы для переходных гильз.

После того как проект составлен и согласован, все расчеты выполнены, материалы и инструменты подготовлены ― можно приступать к электромонтажу.

Этапы разводки электрики в деревянном доме

Оборудование электросети ― это не только монтаж проводки. Здесь имеет значение каждая деталь ― ввод кабеля в дом, обустройство заземляющего контура, установка и комплектация электрического щита. Кроме того, если планируете проводить скрытую проводку ― могут возникнуть сложности. Начнем сначала.

Подводим электропитание к дому

Потребление электричества в последние годы существенно возросло. Вместе с этим изменились и требования к вводу электропитания в деревянный дом.

Ввести кабель можно двумя способами:

Ввод провода в дом выполняют с помощью металлической гильзы. Ее часто изготавливают из куска толстостенной трубы. Гильза предотвращает контакт кабеля с деревянными элементами сооружения.

Устанавливаем заземляющий контур

Есть один достаточно старый, но проверенный способ обустройства заземления в частном доме. Что нужно сделать:

• Выройте яму в форме треугольника на глубину 0,5 м недалеко от точки ввода кабеля в дом.
• По углам треугольника вбейте любые металлические стержни. Например, арматуру или штыри.
• Соедините стержни между собой с помощью уголков или толстой проволоки.
• От контура к столбу или стене проведите металлический проводник.
• Один конец провода подсоедините к заземляющей шине в электрическом щите.
• Засыпьте заземляющий контур в яме грунтом.

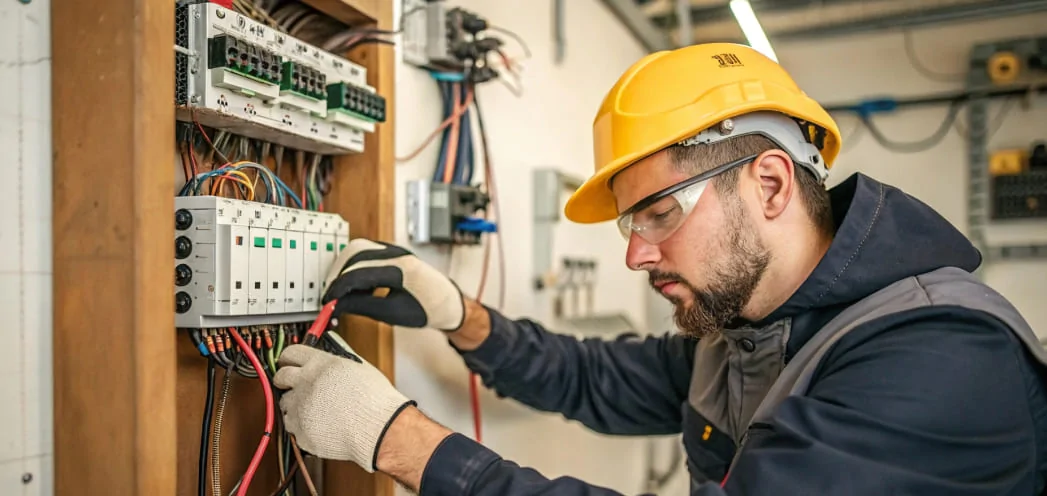

Обустраиваем электрический щит

От электрощита зависит стабильная и безопасная работа электросистемы, а также безопасность жильцов дома. Для его правильной работы следует соблюдать при сборке несколько правил:

Номинал автоматических выключателей так же, как сечение провода, зависит от токовой нагрузки. Параметры автомата на вводе ориентированы на лимит электрической энергии от поставщика.

Соединять или подключать провода лучше с помощью эффективных и заменяемых клемм. Не используйте скрутку ― это опасно, а пайка займет много времени.

Прокладываем провода открытым способом

Открытая проводка находится на виду. Монтируют ее сверху на деревянные поверхности, поэтому здесь важно сделать все правильно, чтобы она выглядела привлекательно.

Если вы решили прокладывать обычную проводку ― выбирайте короба цветом, который подходит под облицовку стен. Вариантов множество.

Монтаж, в данном случае, выполняется поэтапно:

1. Выберите кабель-каналы и плинтусы, которые соответствуют диаметру проводов.
2. Снимите верхнюю крышку с коробов, а основание зафиксируйте на поверхности из дерева с помощью саморезов.
3. В углах и местах стыков установите распаячные коробки, где провода будут соединяться.
4. Установите коробки розеток и выключателей.
5. Поместите провода в кабель-каналы.
6. Подключите их по всем линиям ― к розеткам, выключателям, электрощиту.
7. Приложите верхние крышки к кабель-каналам и плинтусам, защелкните.

Учтите, что провода нигде не должны контактировать с деревянной поверхностью или выступать наружу.

Устанавливаем розетки и выключатели

Накладные приборы устанавливают в соответствии с общими правилами. Но все-таки есть исключение ― под каждую электроточку необходимо положить негорючий изоляционный материал. Это может быть асбест или алюминий. Монтируются выключатели и розетки по аналогичному принципу. Чтобы накладные приборы выглядели аккуратно ― используйте вставки из дерева, предварительно обработанные антипереном.

Кейс мастера: как я монтировал электропроводку в деревянном доме скрытым способом

Итак, что я делал:

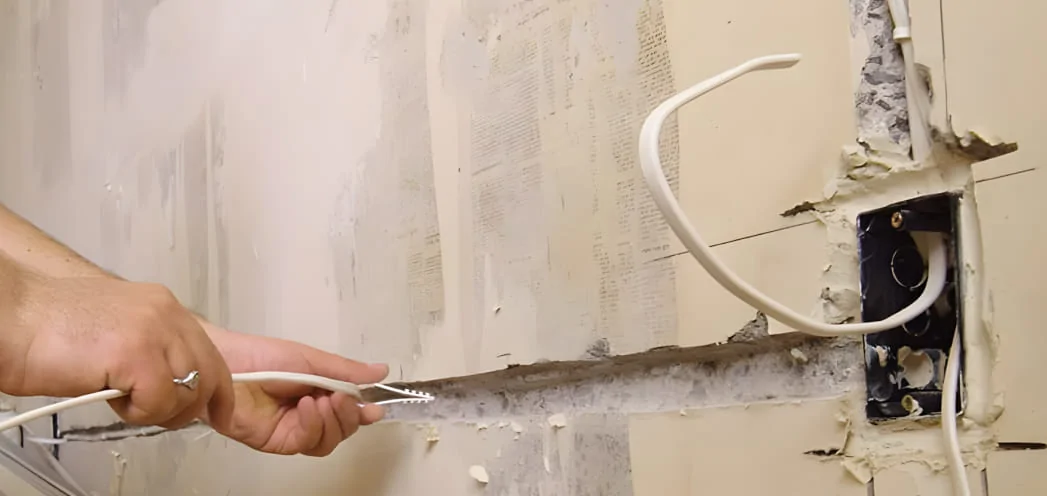

1. Подготовил штробы в брусе.
2. Установил распределительные коробки таким образом, чтобы они были доступны и после отделки.
3. Просверлил в перегородках и стенах отверстия и вставил в них проходные гильзы, края которых предварительно обработал.
4. Установил металлические монтажные стаканы в местах, где фиксируются выключатели и розетки.
5. Подобрал трубы для проводов. Диаметр труб подбирал таким образом, чтобы внутри провода занимали не более 40-50% пространства.
6. Отшлифовал концы труб, чтобы провода в дальнейшем не перегибались и рвались.
7. Закрепил трубы хомутами на стенах и способом развальцовки к металлическим гильзам.
8. Согласно электросхеме внутри труб протянул провода.
9. Соединил провода в распределительных коробках, подключил к щиту, розеткам и выключателем.

Для защиты от коррозии я приобрел трубы из нержавейки.
