Установка розетки с заземлением: подробный гайд

Электрические розетки с заземлением защищают пользователей от поражения электротоком при использовании бытовой техники и электроприборов. Если в квартире предусмотрена линия заземления ― электроточки необходимо оборудовать заземляющим проводником.

Электрики нашей компании проходят периодическое обязательное обучение на группу электробезопасности для подтверждения квалификации и готовы профессионально, в удобное для Вас время установить розетку с заземлением в вашей квартире или частном доме.

Мастер сервисного центра МБР-Групп Марат Псурцев подробно рассказал нам о том, что такое розетки с заземлением, для чего они нужны и как их устанавливать. Опыт работы электрика ― свыше 6 лет, поэтому он отлично разбирается во всех нюансах электромонтажных работ.

Розетка с заземлением ― особенности

Главное отличие такой электророзетки от стандартной ― это наличие дополнительного заземляющего проводника. То есть, в ней не только фазный и нулевой провод.

Разъем PE внутри корпуса устройства выглядит, как дополнительный винт, расположенный в отдалении от других разъемов. В наружном гнезде на лицевой панели электророзетки он имеет форму скобы ― “усиков”.

Электроточки с заземлением устанавливают в домах и квартирах тогда, когда заземляющий контакт уже присутствует изначально. В противном случае, функционал изделий будет неполноценным.

Таким образом, розетки с заземлением выполняют две основных функции:

• Защищают пользователей от поражения электротоком, что может произойти при неисправности электроприборов, подключенных к питанию, или случайном касании токоведущей поверхности.
• Обеспечивают стабильность работы электрооборудования и техники.

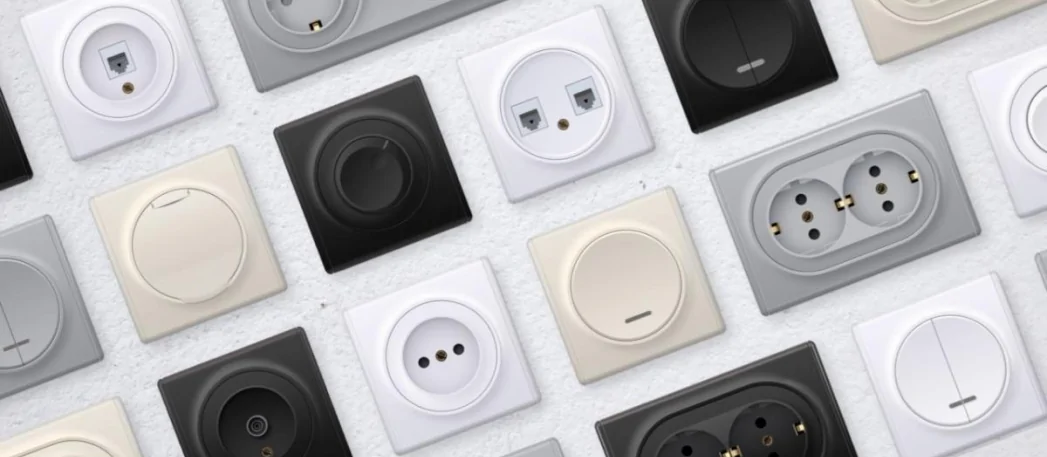

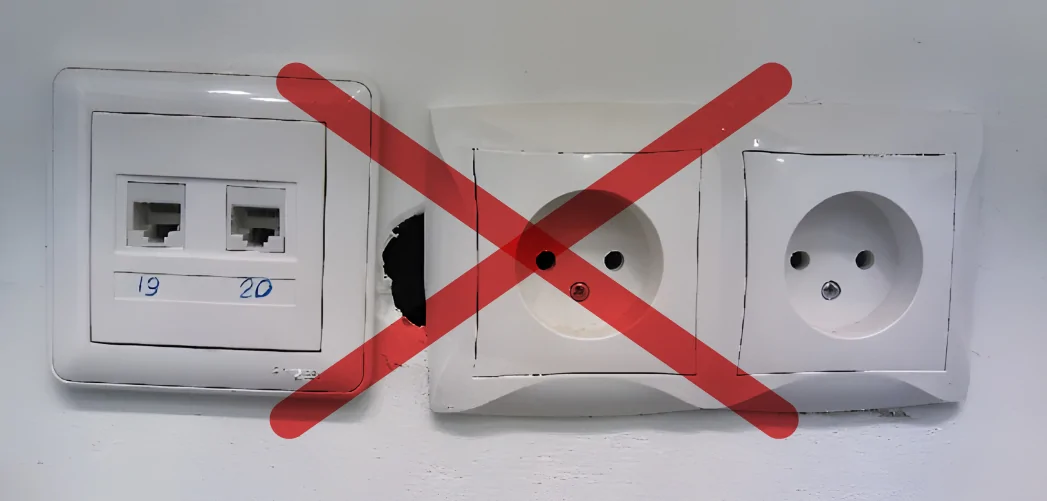

Кстати, тип и конструкция заземляющего контакта зависят от модели розетки. Американские бренды предлагают изделия, где он представлен в виде отверстий с боковыми прорезями. У французских устройств ― в виде третьего штифта. В немецких розетках заземление ― это выступающие металлические детали по бокам. Выбирая электророзетку, отдавайте предпочтение проверенным производителям. Например, Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но в то же время не уступающих по качеству вариантов, можно выбрать изделия ANAM, Lezard, Makel, Wessen, DKC. При покупке аксессуаров малоизвестных брендов можно легко ошибиться. В таких розетках значение номинального тока часто не соответствует заявленному.

Особенности монтажа розетки

Если электроточка встраиваемая ― предварительно устанавливают подрозетник. Если накладная ― делают разметку на стене, сверлят отверстия для саморезов, фиксируют изолирующую пластину розетки с клеммами, подсоединяют провода и устанавливают лицевую панель.

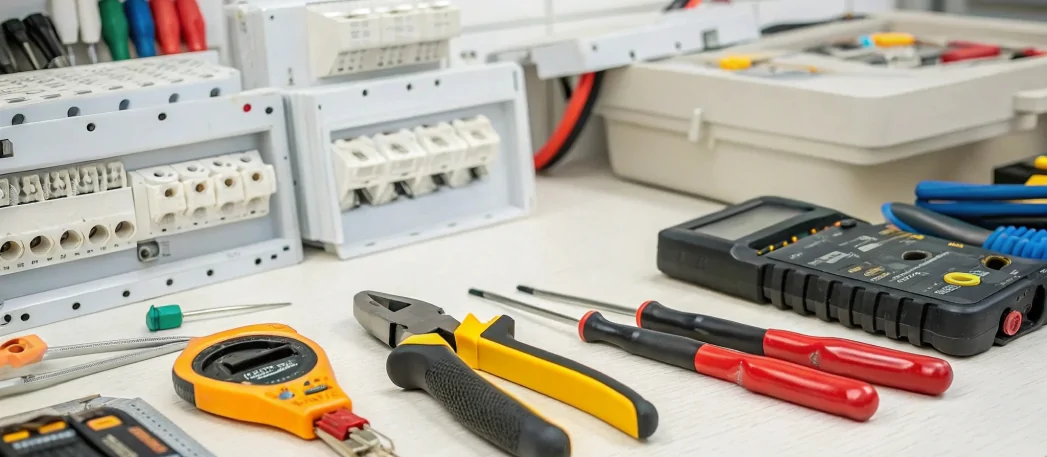

Подготовка инструментов

Для монтажа следует подготовить:

• строительный или лазерный уровень ― требуется для разметки;
• дрель для подготовки отверстий под фиксацию основы;
• канцелярский нож или стриппер для зачистки изоляции провода;
• плоскогубцы или кусачки, которыми обрезают и выпрямляют провод;
• саморезы;
• обжимные клещи для фиксации наконечников на многожильные провода;
• отвертку, которой предстоит затягивать провода в клеммах.

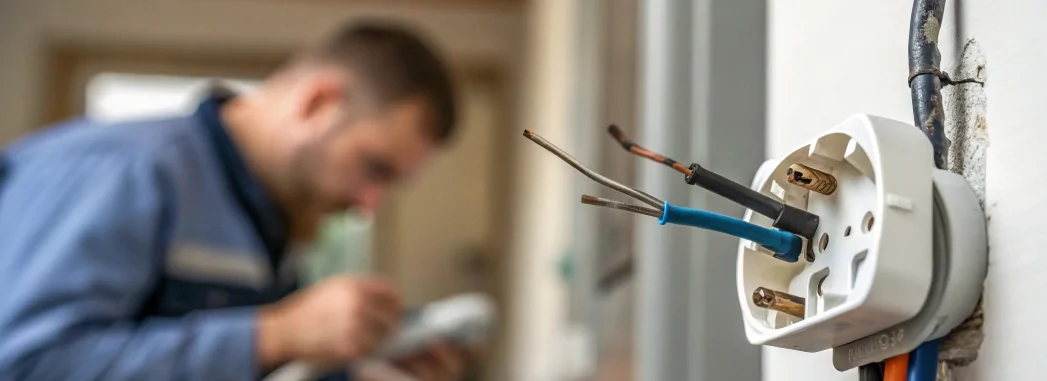

Подключение проводников

Провода к электророзетке прокладывают двумя способами:

• Открытым ― по поверхности стены в кабель-каналах.
• Закрытым ― внутри стены, в предварительно подготовленных штробах.

Кабель заводят в подрозетник встроенного изделия или к диэлектрическому основанию накладной розетки и оставляют запас около 10 см от границы ввода. Он понадобится, чтобы удобно зафиксировать контакты в клеммах. Далее:

1. Зачищают концы проводников от изоляции на 1,5 см.
2. Фиксируют фазный провод к контакту клеммы L.
3. Крепят нулевой проводник к N.
4. Подключают заземляющий провод к клемме РЕ.

Если провода многожильные ― прежде чем их соединять с клеммами электророзетки, зафиксируйте на концах наконечники. За счет оконцевателей проводка будет соединена более качественно.

Заключительный этап

После подключения проводов зафиксируйте лицевую панель на подрозетнике или основании электроточки. Перед этим обязательно проверьте, правильно ли подключены проводники.

Установка розетки с заземлением в частном доме ― что учесть

В частных домах обычно не предусмотрен заземляющий контур. Поэтому перед установкой розеток с заземлением необходимо обустроить его.

Как сделать заземляющий контур

Контур в загородном доме делают из заземляющих элементов, выполненных из металла. Их вбивают и вкапывают на определенную глубину в землю. Контур соединяют с помощью сварки, а также горизонтальных и вертикальных уголков.

От контура заземления прокладывают стальной провод сечением от 8 мм, который соединяют с распредщитом электрической установки.

Конструкцию устанавливают на расстоянии от 1 м от фундамента дома. Горизонтальные полосы соединяют сваркой в форме треугольника и вкапывают на 1 м и более в землю. Затем по углам конструкции в почву вбивают уголки на глубину около 2 м. Компоненты конструкции соединяют также сваркой.

После подсоединения заземляющего контура к электрическому щиту можно менять проводку и устанавливать розетки с заземлением по принципу, описанному в предыдущем пункте.

Подготовка и проверка

Совместно с клиентом решили, что будем устанавливать электроточку накладным способом ― в квартире достаточно свежий ремонт и штробить стены заказчик не хотел. Перед монтажом изделия я проверил несколько моментов:

Мастер: кстати, особого значения вид крепежа не имеет, если корпус электроточки изготовлен из полиамида. Материал нейтрален и к металлу, и к пластику.

Подключение

Подключал розетку также поэтапно. Сделал следующее:

1. Подготовил провода, зачистил их, стараясь не деформировать жилы. Проводники кабеля были промаркированы, поэтому с определением нейтрали, заземления и фазы проблем не возникло.
2. Освободил съемный хомут розетки от крепления, установил в него жгут проводов. Учел, чтобы длина проводников от хомута до клемм разъема обеспечивала их достаточно свободное положение ― тогда контакт будет долговечным.
3. Закрепил хомут винтовым соединением. Кстати, клеммы затягивал с силой, указанной производителем. Соблюдение этого правила позволяет сделать розетку устойчивой к различным механическим воздействиям.
4. Собрал корпус силовой розетки и проверил, насколько плотно прилегают уплотнители.

Перед подключением вилки в розетку проверил отсутствие короткого замыкания между выводами. Подачу мощности произвел при отключенном потребителе, чтобы проверить, насколько корректно соединены провода и не повредить дорогостоящую технику.
