Монтаж накладных выключателей: инструкция от эксперта

Евгений Клин

Электрик, стаж работы в организации: 3 года

Оценки: 35

Опубликовано: 05.04.2025

Обновлено: 26.08.2025

В статье мы расскажем:

Накладные выключатели — это не просто альтернатива встраиваемым моделям. В определенных ситуациях они становятся единственно правильным решением, особенно когда речь идет о деревянных домах, открытой проводке или помещениях с повышенной влажностью. Многие считают их устаревшими, но современные накладные выключатели сочетают в себе функциональность, безопасность и даже могут стать стильным элементом интерьера в стиле лофт или ретро.

Электрик сервисного центра «МБР-Груп» Марат Псурцев расскажет нам, как правильно монтировать накладные выключатели, какие ошибки могут привести к пожару или некорректной работе осветительных приборов.

Когда накладной выключатель — оптимальное решение

Прежде чем браться за инструмент, важно понимать, в каких случаях накладной монтаж предпочтительнее скрытого. Это:

Деревянные конструкции. В бревенчатых домах, на дачах с вагонкой или в банях накладные выключатели — это вопрос безопасности. Древесина со временем дает усадку, и скрытая проводка может деформироваться, что чревато коротким замыканием.

Открытая проводка. Если кабели проложены в гофротрубах или кабель-каналах по поверхности стен, логично использовать накладные электроустановочные изделия. Это создает единый стиль и упрощает обслуживание.

Бетонные и кирпичные стены без штроб. Когда ремонт уже завершен, а необходимость в дополнительном выключателе возникла позже, накладной монтаж позволяет избежать пыльных работ по штроблению.

Влажные помещения. В подвалах, гаражах, технических помещениях накладные выключатели с повышенной степенью защиты IP44 более надежны, чем обычные.

Совет мастера

При выборе между накладным и встраиваемым выключателем в сомнительных случаях всегда отдавайте предпочтение накладному. Его проще обслуживать, контролировать состояние контактов и при необходимости можно заменить без масштабных ремонтных работ.

Евгений
Клин

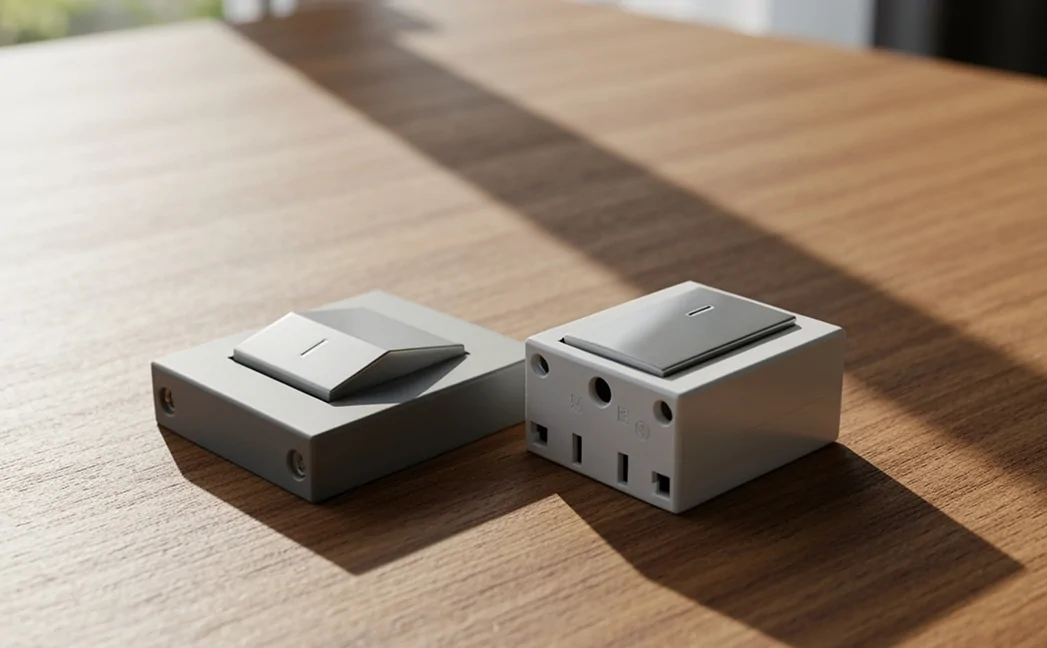

Выбор правильного выключателя: на что обратить внимание

Современный рынок предлагает десятки моделей накладных выключателей, и выбор правильного — это половина успеха всей работы. Рассмотрим ключевые параметры, по которым стоит выбирать прибор:

Номинальный ток и напряжение

Стандартные бытовые выключатели рассчитаны на 10А при 250В, что позволяет коммутировать нагрузку до 2,2 кВт. Для мощных потребителей (например, уличного освещения с несколькими прожекторами) выбирайте модели на 16А.

Степень защиты IP

Для жилых помещений достаточно IP20, для ванных комнат — минимум IP44, для улицы — IP54 или IP65. Первая цифра означает защиту от пыли, вторая — от влаги.

Количество клавиш и схема подключения

Одноклавишные выключатели просты в монтаже, двух- и трехклавишные требуют внимательности при разводке фазных проводов. Проходные и перекрестные выключатели используются для управления освещением из нескольких точек.

Материал корпуса

Качественный пластик ABS не желтеет со временем, керамика обеспечивает максимальную пожаробезопасность, металлические корпусы подходят для промышленных помещений.

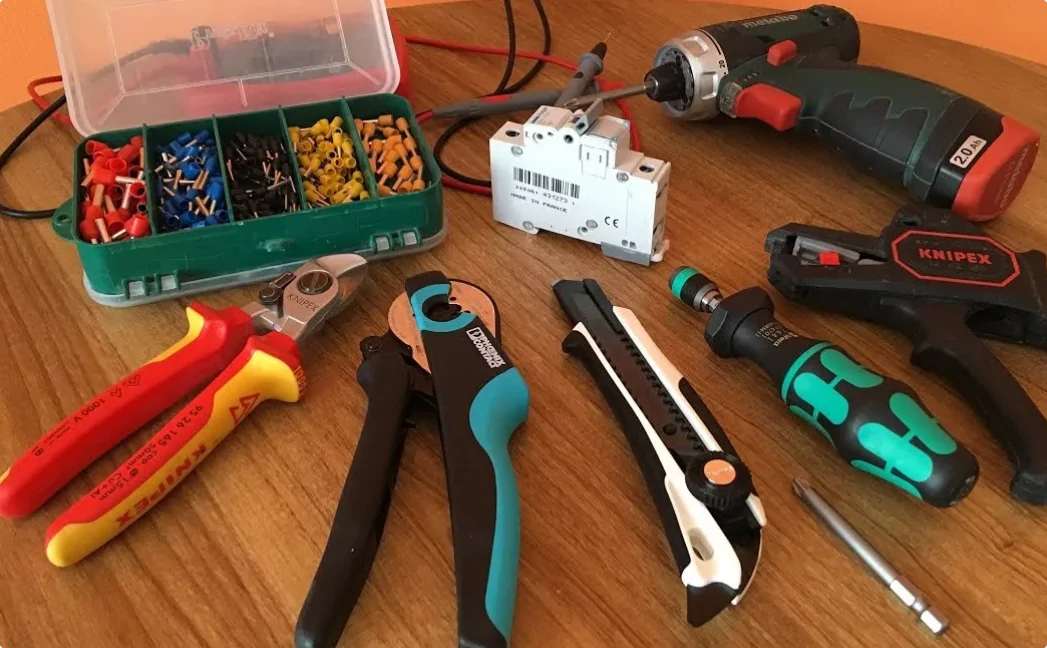

Инструменты и материалы для профессионального монтажа

Правильно подобранный инструмент — это не только скорость работы, но и ваша безопасность. Базовый набор для монтажа накладных выключателей ― в таблице.

Инструмент	Назначение	Важные характеристики
Индикаторная отвертка	Определение фазы	Напряжение 100-500В, неоновый индикатор
Мультиметр	Проверка напряжения и целостности цепи	Категория безопасности CAT III
Набор диэлектрических отверток	Монтаж контактов	Изоляция до 1000В
Стриппер	Снятие изоляции	Регулировка под сечение провода
Перфоратор/дрель	Крепление основания	Режим без удара для гипсокартона
Уровень	Выравнивание корпуса	Длина 20-40 см

Из расходных материалов понадобятся: дюбели и саморезы соответствующего диаметра, изолента или термоусадочные трубки, клеммники WAGO для соединения проводов (если требуется).

Совет мастера

Никогда не экономьте на клеммниках. Скрутки в распределительных коробках — это основная причина нагрева контактов и последующих возгораний. Современные пружинные клеммы обеспечивают надежный контакт на десятилетия.

Евгений
Клин

Пошаговая инструкция монтажа

Обесточивание и проверка отсутствия напряжения

Это важный этап, который многие выполняют формально. Недостаточно просто выключить автомат — нужно убедиться, что напряжение действительно отсутствует.

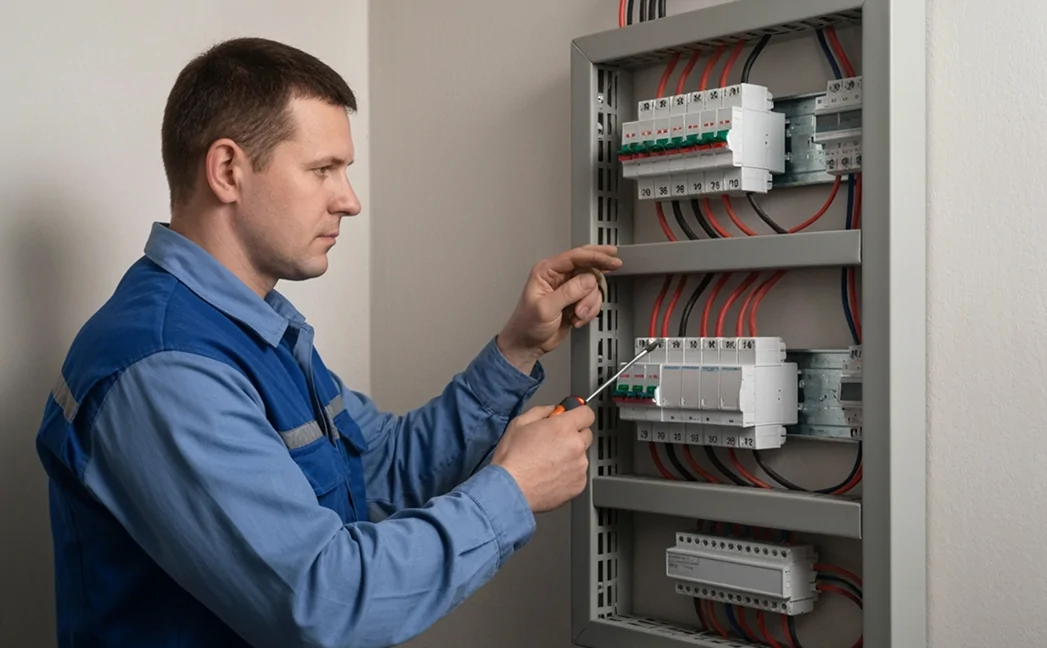

Отключите соответствующий автоматический выключатель в щитке. Если маркировка отсутствует, отключите вводной автомат. Повесьте предупреждающую табличку «Не включать! Работают люди!». Проверьте отсутствие напряжения индикаторной отверткой, затем мультиметром в режиме вольтметра.

Разметка места установки

Накладной выключатель должен располагаться на высоте 90-110 см от пола (европейский стандарт) или 150-170 см (советский стандарт). В детских комнатах рекомендуется устанавливать прибор на высоте 110-120 см.

Приложите основание выключателя к стене, выровняйте по уровню и отметьте точки крепления. Для пустотелых стен (из гипсокартона) убедитесь, что точки крепления попадают на прочное основание.

Подготовка проводов

Стандартное сечение проводов для освещения — 1,5 мм². Если длина линии превышает 50 метров или подключается мощная нагрузка, используйте 2,5 мм².

Снимите внешнюю изоляцию кабеля на 5-7 см от конца. Зачистите концы проводов на 8-10 мм. Следите, чтобы оголенные жилы не имели надрезов — это ослабляет провод и может привести к обрыву под нагрузкой.

Крепление основания

Просверлите отверстия по разметке. Для бетона и кирпича используйте победитовое сверло диаметром 6 мм, для дерева — обычное сверло 3-4 мм без дюбелей.

Вставьте дюбели, закрепите основание саморезами. Не перетягивайте крепеж — пластиковое основание может треснуть.

Подключение проводов

Это самый ответственный этап, где чаще всего допускают ошибки. Запомните главное правило: выключатель всегда разрывает фазный провод, а не нулевой.

Стандартная схема подключения:

Фазный провод (обычно белый, коричневый или черный) подключается к входному контакту выключателя (обозначен L или стрелкой, направленной к контакту).
От выходного контакта (L1, стрелка от контакта) провод идет к светильнику.
Нулевой провод (синий) и заземление (желто-зеленый) проходят мимо выключателя напрямую к светильнику.

Сборка выключателя

Аккуратно уложите провода в корпус, избегая резких изгибов. Установите механизм выключателя на основание до характерного щелчка. Закрепите декоративную рамку и клавишу.

Проверка работоспособности

Включите автомат в щитке. Проверьте работу выключателя во всех положениях. При включении не должно быть искрения, треска или нагрева корпуса.

Совет мастера

Если цветовая маркировка проводов нарушена или отсутствует, обязательно промаркируйте их изолентой или термоусадкой. Это упростит обслуживание в будущем и предотвратит ошибки при ремонте.

Евгений
Клин

Типичные ошибки и как их избежать

Топ-5 самых опасных ошибок при монтаже устройства:

Подключение выключателя в разрыв нулевого провода

Светильник при этом работает, но находится под напряжением даже в выключенном состоянии. Это смертельно опасно при замене лампы.

Недостаточная затяжка контактов

Слабый контакт приводит к нагреву, обгоранию изоляции и пожару. Но и пережимать не стоит — можно повредить жилу провода.

Использование алюминиевых и медных проводов без переходных клемм

Прямой контакт этих металлов приводит к электрохимической коррозии и разрушению соединения.

Монтаж выключателя с неподходящей степенью защиты

IP20 в ванной комнате — это гарантированный выход из строя прибора в течение года.

Игнорирование заземления металлических корпусов

Если корпус выключателя металлический, он обязательно должен быть заземлен.

Кейс мастера: когда стандартные решения не работают, или загадка мигающего света в деревянном доме

Ситуация

Обратился владелец деревянного дома с жалобой на периодическое мигание света во всем доме. Проблема появилась через два года после постройки. Местный электрик менял автоматы, проверял соединения в щитке, но проблема оставалась. Мигание усиливалось в ветреную погоду и при включении мощных потребителей.

Диагностика

При осмотре обнаружил, что в доме использованы встраиваемые выключатели, установленные в деревянные стены через металлические подрозетники. Измерения показали периодическое появление наведенного напряжения на деревянных конструкциях. Причина оказалась в усадке дома — древесина деформировалась, нарушив изоляцию скрытой проводки в нескольких местах. Металлические подрозетники создавали дополнительные точки утечки тока.

Что сделал

Предложил комплексное решение: заменить все встраиваемые выключатели на накладные с керамическим основанием, проложить проводку открытым способом в декоративных кабель-каналах под дерево. Особое внимание уделил местам прохода кабелей через стены — установил диэлектрические втулки. В местах с поврежденной изоляцией полностью заменил участки кабеля. Дополнительно установил УЗО на 30 мА для повышения безопасности.

Результат

Проблема полностью устранена, заказчик отметил, что накладные выключатели в ретро-стиле даже лучше вписались в интерьер деревянного дома.

Особенности монтажа во влажных помещениях

Установка выключателей в ванных комнатах, саунах, подвалах требует особого подхода. Здесь недостаточно просто выбрать модель с подходящим IP — нужно соблюдать зоны электробезопасности.

Согласно ПУЭ, ванная комната делится на четыре зоны:

Зона 0 — внутри ванны или душевого поддона. Установка любых электроприборов запрещена.
Зона 1 — над ванной до высоты 2,25 м. Допускаются только водонагреватели с IPX5.
Зона 2 — 60 см от края ванны. Можно устанавливать светильники с IPX4.
Зона 3 — остальное пространство. Разрешены розетки и выключатели с IP44 и УЗО.

Совет мастера

В деревянных банях используйте только керамические накладные выключатели с термостойким кабелем. Обычный ПВХ при температуре выше 70°C теряет изоляционные свойства.

Евгений
Клин

FAQ: частые вопросы о накладных выключателях

Можно ли установить накладной выключатель на старое место взамен встроенного?

Да, это один из самых распространенных случаев в нашей практике. Главное — правильно заделать отверстие от подрозетника. Используем алебастр или шпаклевку, выравниваем поверхность, и только после полного высыхания монтируем накладной выключатель. Провода при этом уже выведены, что упрощает работу.

Какой выключатель выбрать для бани или сауны?

Только керамический с термостойким проводом РКГМ или аналогичным. Пластик при высоких температурах выделяет токсичные вещества и деформируется. Степень защиты — минимум IP44, лучше IP54. Устанавливать в предбаннике или комнате отдыха, но не в парной.

Почему искрит новый накладной выключатель?

Причин несколько: слабая затяжка контактов, несоответствие номинала выключателя и нагрузки, или бракованный механизм. Сначала проверьте затяжку, затем измерьте ток нагрузки. Если все в норме — меняйте выключатель по гарантии. Искрение — это не норма даже при включении мощной нагрузки.

Заключение

Монтаж накладных выключателей — это не просто техническая операция, а комплекс мер по обеспечению безопасности и комфорта. Правильно установленный прибор прослужит десятилетия.

Помните: электричество не прощает небрежности. Если вы не уверены в своих силах, лучше обратитесь к профессионалам.
