Подключение блока выключателей: как сделать все правильно и не ошибиться

Евгений Клин

Электрик, стаж работы в организации: 3 года

Оценки: 45

Опубликовано: 05.07.2025

Обновлено: 26.08.2025

#Инструкции

#Электрика

В статье мы расскажем:

Блок, объединяющий розетку и выключатель в одном корпусе — гениальное изобретение для экономии места и денег. Но к сожалению, часто блоки подключают неправильно. То розетка работает только при включенном свете, то выключатель обесточивает всю комнату. Парадокс в том, что схема подключения довольно простая, но люди умудряются запутаться даже в трех проводах.

Я, электрик сервисного центра «МБР-Груп» Иванов Анатолий, расскажу, как правильно подключить блок выключателей, какие нюансы могут возникнуть в ходе работы и как избежать распространенных ошибок, которые допускают пользователи.

Что такое блок выключателей и где его применяют

Блок выключателей, или комбинированный блок розетка-выключатель — это электроустановочное изделие, объединяющее в одном корпусе розетку и один или несколько выключателей. Конструктивно это может быть единый механизм под общей рамкой или модульная система из отдельных элементов.

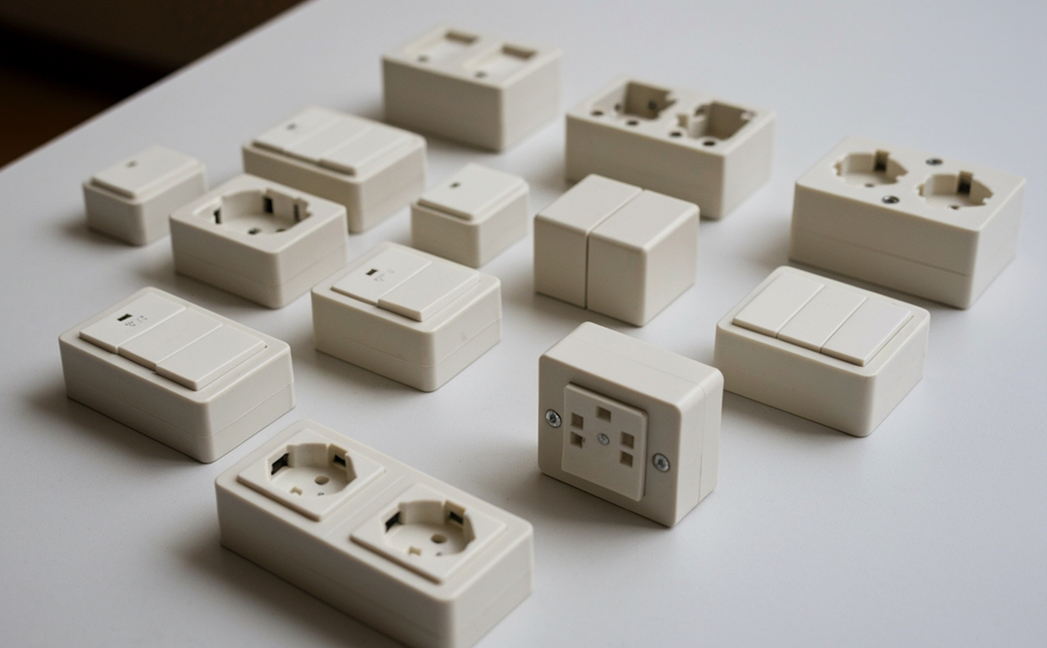

Основные типы блоков

Горизонтальные. Самый распространенный вариант. Розетка и выключатель расположены в один ряд. Удобны для установки над кухонной столешницей или в коридоре на уровне пояса.

Вертикальные. Элементы расположены друг над другом. Часто используются в узких простенках, где горизонтальный блок не помещается.

С несколькими выключателями. Могут включать розетку и 2-3 клавиши выключателей. Идеальны для ванных комнат: одна клавиша — основной свет, вторая — вентилятор, третья — подсветка зеркала, плюс розетка для фена или бритвы.

Где применяются комбинированные блоки

Чаще всего их устанавливают в следующих местах:

Кухня

Над столешницей для управления подсветкой рабочей зоны и подключения мелкой бытовой техники. Очень удобно: включил подсветку, воткнул миксер — и готовь с комфортом.

Ванная комната

Розетка для фена или электробритвы плюс выключатель света. Важный момент — в ванной можно устанавливать только блоки с защитой от влаги IP44 и выше.

Прихожая

Классическая схема: выключатель основного света и розетка для пылесоса или зарядки телефона. Экономит место и выглядит аккуратнее двух отдельных точек.

Гараж или мастерская

Розетка для электроинструмента и выключатель местного освещения над верстаком. Все под рукой, не нужно бегать к щитку.

Технические особенности подключения

Прежде чем браться за монтаж, нужно четко понимать принцип работы комбинированного блока. Главное правило: розетка и выключатель в блоке — это два независимых устройства, просто размещенных в одном корпусе.

Схемы подключения блоков

Существует несколько вариантов подключения, выбор зависит от конкретной задачи:

Независимое подключение. Розетка и выключатель работают автономно. К блоку подходит фаза, ноль и заземление. Фаза разветвляется: одна ветка идет на розетку, другая — на выключатель. Это самая правильная и безопасная схема.
Зависимое подключение. Розетка работает только при включенном выключателе. Применяется редко, например, для управления настольной лампой или

Совет мастера

Всегда используйте независимую схему подключения. Даже если сейчас кажется, что розетка нужна только для конкретного прибора, через год-два потребности могут измениться. Переделывать подключение из зависимого в независимое — лишняя работа и затраты.

Евгений
Клин

Требования к проводке

Для подключения блока розетка-выключатель нужны:

Фазный провод (L) — подает напряжение.
Нулевой провод (N) — необходим для работы розетки.
Защитный провод (PE) — заземление для розетки.
Коммутируемый провод — идет от выключателя к светильнику.

Сечение проводов выбирают исходя из нагрузки. Для освещения достаточно 1,5 мм², для розеточной группы — минимум 2,5 мм². Лучше использовать медный кабель ВВГнг или NYM.

Необходимые инструменты и материалы

Правильный инструмент — половина успеха. Оптимальный набор для подключения ― в таблице:

Инструмент/Материал	Назначение	Рекомендации
Индикаторная отвертка	Определение фазы	Лучше с LED-индикацией и звуковым сигналом
Мультиметр	Проверка напряжения и прозвонка	Обязательный инструмент, не экономьте
Кусачки	Обрезка проводов	С изолированными ручками до 1000В
Стриппер	Снятие изоляции	Ускоряет работу и не повреждает жилы
Набор отверток	Монтаж механизмов	Минимум PH1, PH2 и шлицевая
Уровень	Ровная установка	Лазерный или пузырьковый

Из материалов потребуется сам блок (например, Schneider Electric, Legrand или ABB), подрозетник соответствующего размера, кабель нужного сечения.

Пошаговая инструкция подключения

Шаг 1: Подготовительные работы

Первым делом обесточиваем линию. Выключаем автомат в щитке и вешаем предупреждающую табличку «Не включать! Работают люди». Проверяем отсутствие напряжения индикатором или мультиметром.

Если установка производится на новое место, размечаем положение блока. Стандартная высота для кухни — 10-15 см над столешницей, для жилых комнат — 90 см от пола. В ванной — не ниже 60 см от пола и не ближе 60 см к ванне или душевой кабине.

Шаг 2: Монтаж подрозетника

Для блока нужен специальный подрозетник. Если блок двойной горизонтальный — подрозетник тоже двойной. Важно: расстояние между центрами должно точно соответствовать межосевому расстоянию блока (обычно 71 мм).

Высверливаем отверстие коронкой 68 мм для каждого поста. Глубина — минимум 45 мм. Выбиваем заглушки для ввода кабелей, устанавливаем подрозетник на алебастр или гипсовую штукатурку. Выравниваем по уровню — криво установленный блок бросается в глаза.

Шаг 3: Подготовка проводов

Заводим кабели в подрозетник. Должно быть минимум четыре провода:

Фаза (коричневый или черный).
Ноль (синий).
Заземление (желто-зеленый).
Коммутируемая фаза к светильнику (любой цвет, кроме синего и желто-зеленого).

Оставляем запас провода 12-15 см — лишнее потом обрежем, а вот нарастить короткий провод проблематично. Снимаем изоляцию на 8-10 мм для винтовых зажимов или 10-12 мм для пружинных.

Совет мастера

Обязательно промаркируйте провода, особенно если их много. Я использую термоусадочные маркеры с цифрами или цветную изоленту. Это сэкономит время при подключении и поможет в будущем при ремонте.

Евгений
Клин

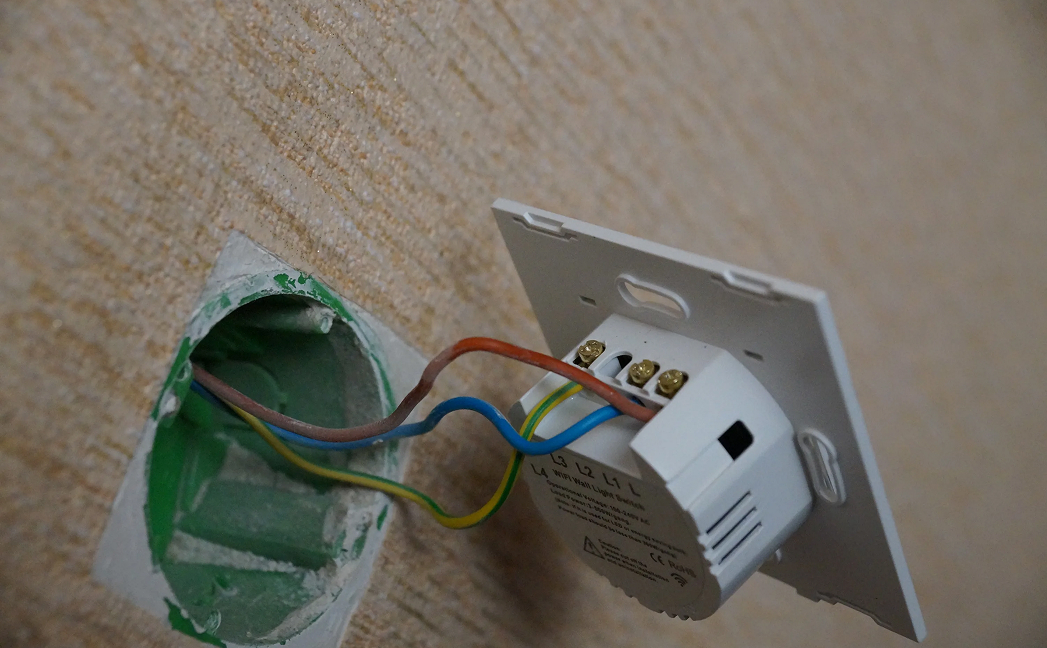

Шаг 4: Подключение проводов к блоку

Теперь самое ответственное — подключение. Рассмотрю на примере стандартного блока розетка + одноклавишный выключатель:

Фазу (L) подключаем к входному контакту, который обычно обозначен буквой L или стрелкой, направленной к механизму. В блоках этот контакт общий для розетки и выключателя.
Ноль (N) подключаем только к розеточной части. На выключатель ноль не подается — это важное правило безопасности.
Заземление (PE) также подключается только к розетке, к контакту с характерным значком заземления.
Коммутируемый провод от выключателя подключаем к выходному контакту выключателя (обычно обозначен L1 или стрелкой от механизма).

Шаг 5: Проверка правильности подключения

Перед установкой блока в подрозетник обязательно проверяем правильность подключения. Временно подаем напряжение и тестируем:

Выключатель должен включать и выключать только светильник.
Розетка должна работать независимо от положения выключателя.
При выключенном выключателе на светильнике не должно быть напряжения.

Если что-то работает не так — отключаем напряжение и перепроверяем схему подключения.

Шаг 6: Установка блока в подрозетник

Убедившись в правильности подключения, аккуратно укладываем провода в подрозетник. Следим, чтобы они не попали под распорные лапки механизма. Выравниваем блок по горизонтали и вертикали, фиксируем распорными лапками или саморезами (в современных подрозетниках есть отверстия под саморезы).

Устанавливаем декоративную рамку и клавиши. Еще раз проверяем работу всех элементов.

Типичные ошибки при подключении

Ошибка №1: Разрыв нуля выключателем

Встречается удивительно часто. Люди подключают к выключателю не фазу, а ноль. В результате светильник всегда остается под напряжением, даже в выключенном состоянии. Это опасно — при замене лампочки можно получить удар током.

Ошибка №2: Подача выключателя на розетку

Некоторые «умельцы» подключают розетку через выключатель, чтобы «экономить электричество». В результате забывают включить выключатель и удивляются, почему не работает холодильник или стиральная машина.

Ошибка №3: Неправильное подключение заземления

Видел случаи, когда заземляющий провод подключали к нулевому контакту розетки или вообще оставляли неподключенным. Это грубое нарушение правил электробезопасности.

Ошибка №4: Использование блоков без соответствующей защиты

В ванной комнате обычный блок долго не проживет. Влага проникнет внутрь, контакты окислятся, начнутся проблемы. Для влажных помещений — только IP44 и выше.

Особенности подключения разных типов блоков

Блоки с двухклавишным выключателем

Принцип тот же, но проводов больше. От каждой клавиши идет свой коммутируемый провод к соответствующей группе светильников. Главное — не перепутать, какая клавиша что включает. Лучше сделать временные пометки на проводах и клавишах.

Блоки с проходным выключателем

Используются для управления светом из двух мест. К блоку подходит не два, а три провода от парного проходного выключателя. Схема сложнее, но принцип тот же — розетка подключается независимо.

Блоки с USB-розетками

Современные блоки могут включать USB-разъемы для зарядки гаджетов. Они подключаются параллельно основной розетке, но имеют встроенный преобразователь напряжения. Важно: такие устройства греются при работе, поэтому нужна хорошая вентиляция.

Совет мастера

При подключении блоков с проходными выключателями обязательно используйте провода разных цветов для перекидных контактов. Это существенно упростит монтаж и последующее обслуживание.

Евгений
Клин

Проверка и диагностика после установки

После завершения монтажа проведите обязательную проверку:

Измерение напряжения

Мультиметром проверьте напряжение в розетке — должно быть 220-230В.

Проверка заземления

Между фазой и заземлением должно быть то же напряжение, что и между фазой и нулем.

Тест под нагрузкой

Подключите мощный потребитель (чайник, фен) и проверьте нагрев контактов. Если блок греется — значит, контакты затянуты недостаточно.

Проверка работы выключателя

Включите-выключите несколько раз, прислушайтесь — не должно быть треска или искрения.

Экспертный кейс из практики: загадка мигающего света в новостройке

Проблема

Жильцы жаловались на странную проблему: при включении любого электроприбора в розетку блока на кухне, начинал мигать свет не только на кухне, но и в соседней комнате.

Диагностика

Приехав на объект, первым делом проверил напряжение — норма. Визуально блок выглядел исправным, следов перегрева не было. Решил посмотреть, что внутри. Снял прибор и обнаружил интересную картину: все провода подключены правильно, но сечение проводов разное. К розетке шел кабель 2,5 мм², а к выключателю — 1,5 мм². Пока нормально. Но дальше начиналось самое интересное. Открыл распределительную коробку и увидел, что электрики застройщика решили «оптимизировать» схему. Они подключили розеточную группу кухни и освещение двух комнат через один автомат на 16А, при этом фазный провод шел сначала на розетки, а от них — на освещение. Получилась последовательная схема вместо параллельной.

Решение

Объяснил жильцам, что проблема не в блоке, а в неправильной схеме электроснабжения квартиры. При включении мощного прибора в розетку происходило падение напряжения на всей линии, включая освещение. Решение потребовало серьезного вмешательства:

проложил отдельную линию для освещения от щитка;
установил дополнительный автомат на 10А для света;
розеточную группу оставил на своем автомате 16А;
в распределительной коробке выполнил правильную параллельную разводку.

После переделки проблема исчезла полностью. Жильцы были удивлены, что в новостройке возможна такая грубая ошибка монтажа, но, к сожалению, это не редкость.

Обслуживание и профилактика

Блок розетка-выключатель, как и любое электрооборудование, требует периодического обслуживания:

Раз в год:

Проверка затяжки контактов.
Визуальный осмотр на предмет следов перегрева.
Проверка работы под нагрузкой.

Раз в 5 лет:

Полная разборка и чистка контактов.
Замена блока при обнаружении износа.

Совет мастера

Если заметили, что вилка в розетке держится неплотно или выключатель стал туго нажиматься — не тяните с заменой. Эти признаки говорят об износе механизма, который может привести к перегреву и возгоранию.

Евгений
Клин

Выбор качественного блока: на что обратить внимание

При покупке блока розетка-выключатель обращайте внимание на:

Материал корпуса. Качественный пластик не имеет резкого запаха, не гнется при нажатии.
Контактные группы. В хороших блоках контакты из латуни или бронзы, в дешевых — из стали с напылением.
Номинальный ток. Для бытового применения достаточно 16А.
Наличие сертификатов. Обязательно должен быть сертификат соответствия российским стандартам.
Производитель. Рекомендую Schneider Electric, Legrand, ABB, Berker. Из российских — EKF и IEK вполне достойные.

FAQ: Часто задаваемые вопросы

Можно ли установить блок розетка-выключатель самостоятельно?

Технически — да, если вы умеете работать с электричеством. Но помните: по закону электромонтажные работы должен выполнять специалист с соответствующей группой допуска. Неправильный монтаж может привести к пожару.

Какая максимальная мощность для розетки в блоке?

Стандартная розетка рассчитана на 16А, что соответствует мощности 3,5 кВт. Этого достаточно для любой бытовой техники, кроме электроплит и проточных водонагревателей.

Можно ли поставить блок в ванной?

Можно, но только со степенью защиты IP44 и выше. Расстояние от ванны или душа — минимум 60 см. И обязательно через УЗО!

Что делать, если в квартире только два провода (без заземления)?

Устанавливаете блок, но заземляющий контакт розетки остается неподключенным. Это допустимо, но снижает уровень электробезопасности. Лучше установить УЗО для дополнительной защиты.

Можно ли подключить трехклавишный выключатель с розеткой?

Да, выпускаются и такие блоки. Подключение аналогично, просто проводов больше. Главное — не запутаться в коммутируемых линиях.

Можно ли подключить блок без распределительной коробки?

Технически можно, если позволяет длина кабелей. Но распредкоробка упрощает обслуживание и поиск неисправностей. Я всегда ставлю коробку.

Что лучше: блок или отдельные розетка и выключатель?

Зависит от ситуации. Блок экономит место и выглядит эстетичнее. Отдельные устройства проще заменить при поломке. Выбирайте исходя из конкретных условий.

Заключение

Подключение блока розетка-выключатель — задача несложная, если понимать принцип работы и соблюдать правила электробезопасности. Главное — не путать независимую и зависимую схемы подключения, правильно определять фазу и ноль, использовать качественные материалы.

Если сомневаетесь в своих силах — лучше обратитесь к профессионалам. Электричество ошибок не прощает, а цена ошибки может быть слишком высокой. Помните: правильно установленный блок прослужит десятилетия, а неправильно подключенный может стать причиной больших неприятностей.
