Подключение двухклавишного выключателя: как сделать все правильно

Двухклавишный выключатель дает возможность управлять двумя группами освещения независимо друг от друга. Казалось бы, что сложного? Добавили еще одну клавишу — и все. Но на практике именно с двухклавишными выключателями возникает больше всего проблем при монтаже. Неправильное подключение может привести к тому, что будет работать только одна клавиша, или обе клавиши будут включать один и тот же свет, а в худшем случае — может возникнуть короткое замыкание.

В этом материале электрик сервисного центра «МБР-Груп» Марат Псурцев поделится с нами профессиональными секретами и расскажет все о подключении двухклавишных выключателей.

Принцип работы и устройство двухклавишного выключателя

Принцип работы двухклавишных выключателей, независимо от модели, практически одинаков.

Такое устройство — это, по сути, два одноклавишных выключателя в одном корпусе. У него есть один общий входной контакт для фазы и два выходных контакта для подключения разных групп освещения. Когда вы нажимаете первую клавишу — замыкается цепь между входом и первым выходом, вторую клавишу — между входом и вторым выходом.

Конструктивно выключатель состоит из:

• Двух клавиш с независимыми механизмами.

• Трех контактов: один входной (L) и два выходных (L1, L2).

• Механизма с подвижными контактами для каждой клавиши.

• Клеммной колодки для подключения проводов.

• Монтажной рамки и распорных лапок.

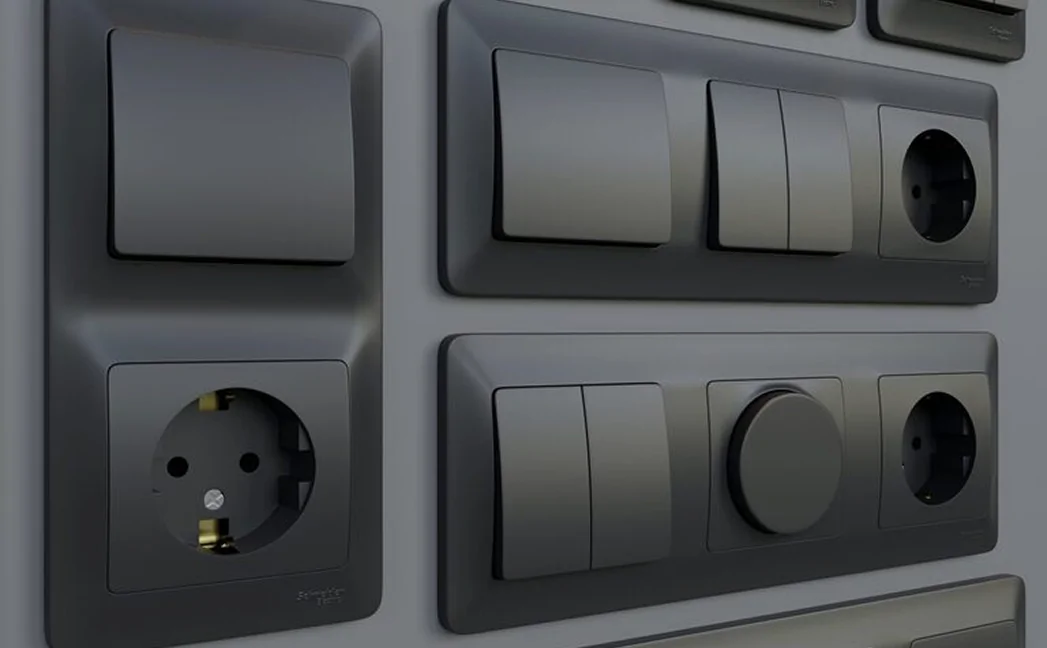

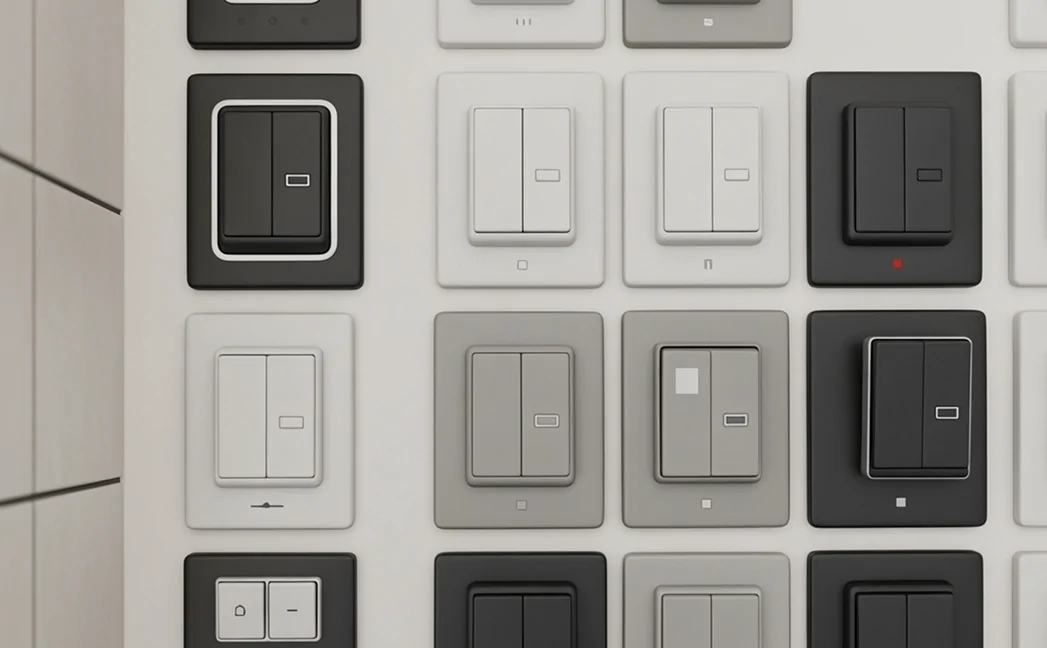

Типы двухклавишных выключателей

Производители предлагают множество вариантов. Расскажу о самых популярных видах устройств.

По типу установки

По типу контактов

По дополнительным функциям

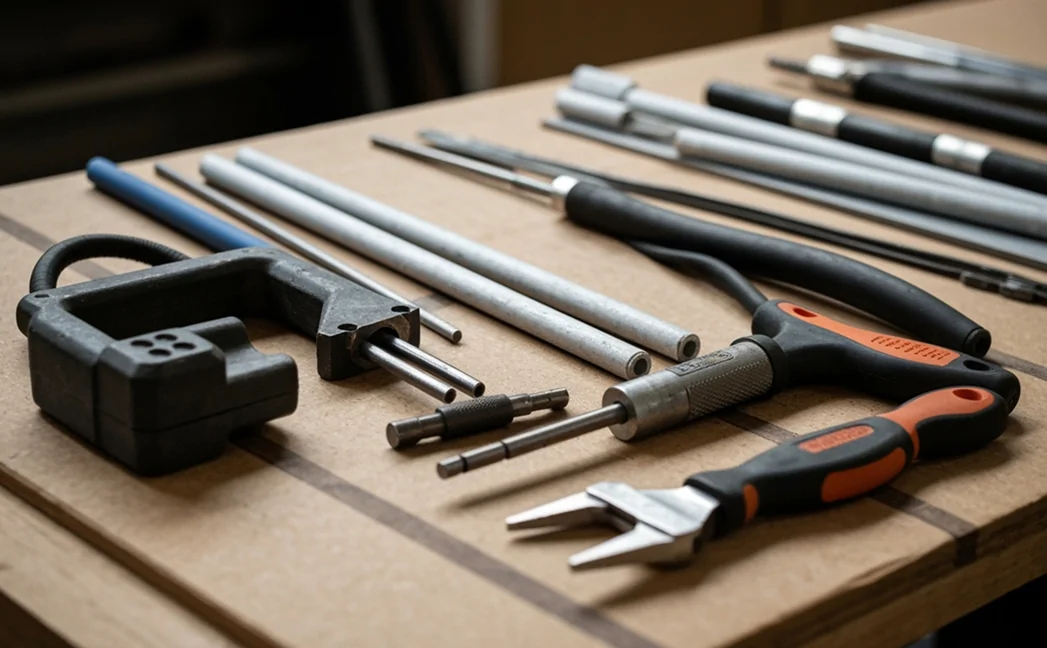

Необходимые инструменты и материалы

Правильные инструменты — залог качественного монтажа. Набор, который понадобится ― в таблице:

Инструмент	Назначение	Примечание
Индикаторная отвертка	Определение фазы	Обязательно в целях безопасности
Отвертки PH2 и SL5	Монтаж выключателя	С изолированными ручками
Пассатижи	Работа с проводами	Только с изоляцией до 1000В
Стриппер	Снятие изоляции	Или острый нож электрика
Мультиметр	Прозвонка цепей	Для сложных случаев
Уровень	Ровная установка	Маленький пузырьковый

Материалы:

• Двухклавишный выключатель.

• Подрозетник (для скрытого монтажа).

• Трехжильный кабель ВВГ 3×1,5 мм².

• Клеммники WAGO 2273 или 222 серии.

• Изолента ПВХ.

• Алебастр для крепления подрозетника.

Схема подключения: разбираемся в деталях

Вот тут начинается самое интересное. Схема подключения двухклавишного выключателя отличается от одноклавишного наличием дополнительного провода.

Классическая схема через распределительную коробку:

1. От щитка к распредкоробке — трехжильный кабель (фаза, ноль, земля).

2. От распредкоробки к выключателю — трехжильный кабель (фаза на вход, две фазы с выходов).

3. От распредкоробки к первой группе ламп — трехжильный кабель.

4. От распредкоробки ко второй группе ламп — трехжильный кабель.

В распредкоробке происходит следующая коммутация:

• Ноль от щитка соединяется с нулями обеих групп освещения.

• Земля от щитка соединяется с землей обеих групп (если есть).

• Фаза от щитка идет на входной контакт выключателя.

• Фазы с выходных контактов выключателя идут каждая к своей группе ламп.

Упрощенная схема (шлейфом)

Применяется, когда обе группы освещения находятся в одном месте (например, люстра):

1. К выключателю приходит трехжильный кабель.

2. От выключателя к люстре идет четырехжильный кабель (ноль, земля, две коммутируемые фазы).

Эта схема экономит провод, но требует прокладки четырехжильного кабеля.

Пошаговая инструкция монтажа

А теперь самое главное — как все это собрать воедино. Ниже ― пошаговая инструкция.

Шаг 1: Обесточивание и проверка

Это не шутки. Выключаем автомат в щитке, вешаем табличку «Не включать! Работают люди!». Затем обязательно проверяем отсутствие напряжения индикатором. Проверяем в нескольких точках — мало ли что.

Шаг 2: Подготовка места установки

Для скрытого монтажа:

1. Размечаем центр будущего выключателя (стандарт — 90 см от пола).

2. Коронкой 68 мм сверлим отверстие глубиной 50 мм.

3. Штробим каналы для проводов.

4. Устанавливаем подрозетник на алебастр.

Для накладного монтажа:

1. Прикладываем основание к стене.

2. Размечаем крепежные отверстия.

3. Сверлим, вставляем дюбели.

Шаг 3: Подготовка проводов

1. Заводим провода в подрозетник с запасом 15-20 см.

2. Снимаем общую изоляцию на 10-15 см.

3. Зачищаем жилы на 10-12 мм.

4. Если провод многожильный — лудим или обжимаем наконечниками.

Шаг 4: Определение проводов

Тут важно не запутаться. Включаем автомат, находим индикатором фазный провод, отмечаем его. Снова выключаем автомат. Из трех проводов один — приходящая фаза (на вход L), два других — уходящие фазы (на выходы L1 и L2).

Шаг 5: Подключение к выключателю

1. Находим на выключателе входной контакт (обычно обозначен L, расположен отдельно).

2. Подключаем приходящую фазу к контакту L.

3. Два других провода подключаем к контактам L1 и L2.

4. Затягиваем винты с умеренным усилием.

Шаг 6: Установка в подрозетник

1. Аккуратно укладываем провода в подрозетник.

2. Следим, чтобы провода не попали под распорные лапки.

3. Вставляем механизм ровно.

4. Фиксируем распорными лапками или винтами.

5. Проверяем по уровню.

Шаг 7: Финальная сборка и проверка

1. Устанавливаем декоративную рамку.

2. Защелкиваем клавиши.

3. Включаем автомат.

4. Проверяем работу обеих клавиш.

5. Убеждаемся, что каждая клавиша управляет своей группой.

Коммутация в распределительной коробке

Это самый ответственный этап. В распредкоробке нужно правильно соединить 10-12 проводов.

Порядок соединений:

1. Собираем все нули в одну точку: ноль от щитка, ноль к первой группе ламп, ноль ко второй группе ламп.

2. Собираем все заземления: земля от щитка, земля к первой группе, земля ко второй группе.

3. Коммутируем фазы: фаза от щитка — на провод, идущий к входу выключателя (L). Провод от выхода L1 — на фазу первой группы ламп, провод от выхода L2 — на фазу второй группы ламп.

Для соединения лучше использовать клеммники WAGO — быстро, надежно, переделать легко. Но есть и другие варианты:

• СИЗы — дешево, но не очень надежно.

• Скрутка с пайкой — навечно, но трудоемко.

• Винтовые клеммники — хороший компромисс.

Особенности подключения разных типов освещения

Люстра с раздельными группами

Самый частый случай. Важно правильно разделить лампы в люстре. Обычно в клеммнике люстры уже есть разделение. Если нет — придется лезть внутрь и разводить провода самостоятельно.

Точечные светильники

При подключении группы спотов важно не превысить мощность. Считаем: выключатель 10А × 220В = 2200 Вт максимум на обе группы.

LED-освещение

С LED-лампами есть нюанс: они могут тускло светиться при выключенном выключателе с подсветкой. Решение — конденсатор параллельно лампам или выключатель без подсветки.

Кейс мастера: почему в новой квартире не работал свет в спальне

Проблема

Вызвали меня в новостройку бизнес-класса. Ситуация: в спальне установлен двухклавишный выключатель, но не работает ни одна клавиша. При этом в распредкоробке все подключено, напряжение есть, люстра новая. Хозяева уже вызывали двух электриков — те развели руками, предложили менять всю проводку. А квартира с дорогим ремонтом!

Диагностика

Начал с простого — проверил напряжение на контактах выключателя. На входе L есть фаза — отлично. На выходах L1 и L2 при включении — тоже есть. Значит, выключатель рабочий. Иду к люстре — напряжения нет! Мистика? Проверяю распредкоробку — все соединения на месте, прозваниваются нормально. И тут меня осенило — а что если провода перепутаны не в коробке, а где-то по пути? Снял люстру, и... бинго! Обнаружил еще одну распредкоробку, замурованную под штукатуркой!

Решение

Вскрыл замурованную коробку — там оказался настоящий «салат» из проводов. Строители при ремонте перепутали провода от выключателя с проводами от соседней комнаты. Прозвонил все линии, нашел правильные провода, переподключил. Но самое интересное — в этой же коробке нашел «сюрприз»: скрутки без изоляции. Чудо, что не коротнуло. Все переделал на клеммники WAGO, проверил изоляцию, аккуратно заштукатурил. Теперь в спальне есть свет, а хозяева избежали дорогостоящей замены проводки.

Мораль: иногда проблема там, где не ждешь!

Вместо заключения

Подключение двухклавишного выключателя — задача вполне выполнимая при должном внимании и аккуратности. Главное — понимать принцип работы устройства, не путать провода и соблюдать технику безопасности. Если после прочтения статьи остались сомнения — лучше вызовите профессионала. Экономия на монтаже электроприбора может обойтись слишком дорого, причем не только в финансовом плане.
