Подключение сенсорного выключателя: как сделать правильно рассказывает электрик

Сенсорные выключатели — это уже не экзотика, а реальность современного умного дома. Вместо привычного щелчка — легкое прикосновение, вместо механических контактов — электронная начинка. Но именно эта электроника часто пугает домашних мастеров: как подключить, нужен ли ноль, будет ли работать с LED-лампами? На самом деле, ничего сверхсложного в этом нет, если знать нюансы.

В этом материале электрик сервисного центра «МБР-Груп» Марат Псурцев расскажет о всех секретах подключения сенсорного выключателя и поделится своими лайфхаками.

Как устроен сенсорный выключатель: разбираемся в технологии

Первое, что нужно понять — сенсорный выключатель кардинально отличается от механического. Если в обычном выключателе все просто (нажал — контакты замкнулись), то здесь работает целая электронная схема.

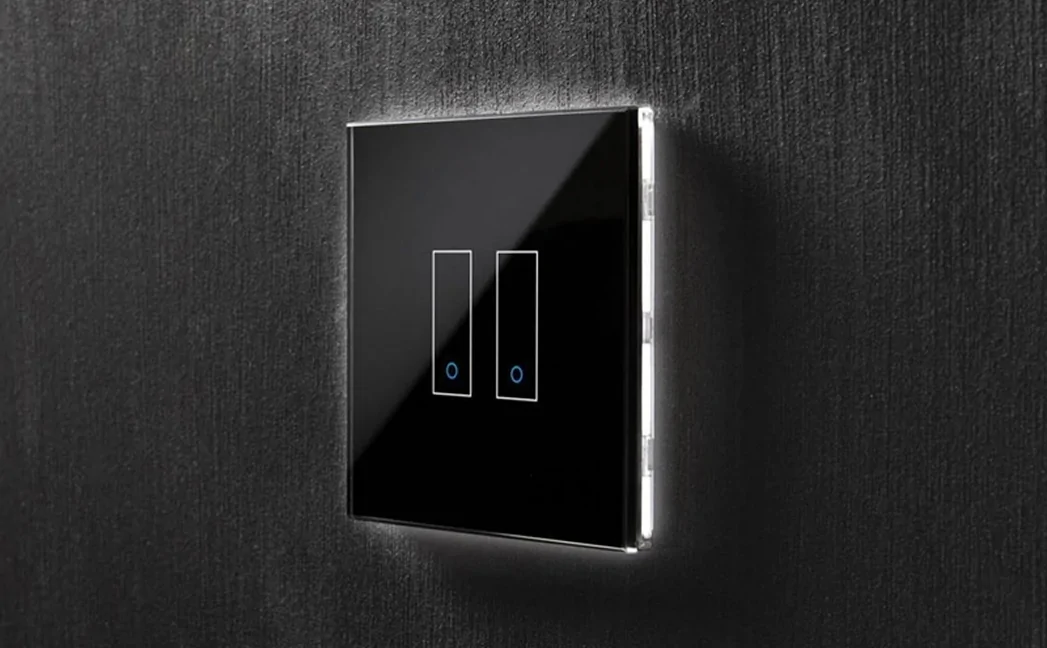

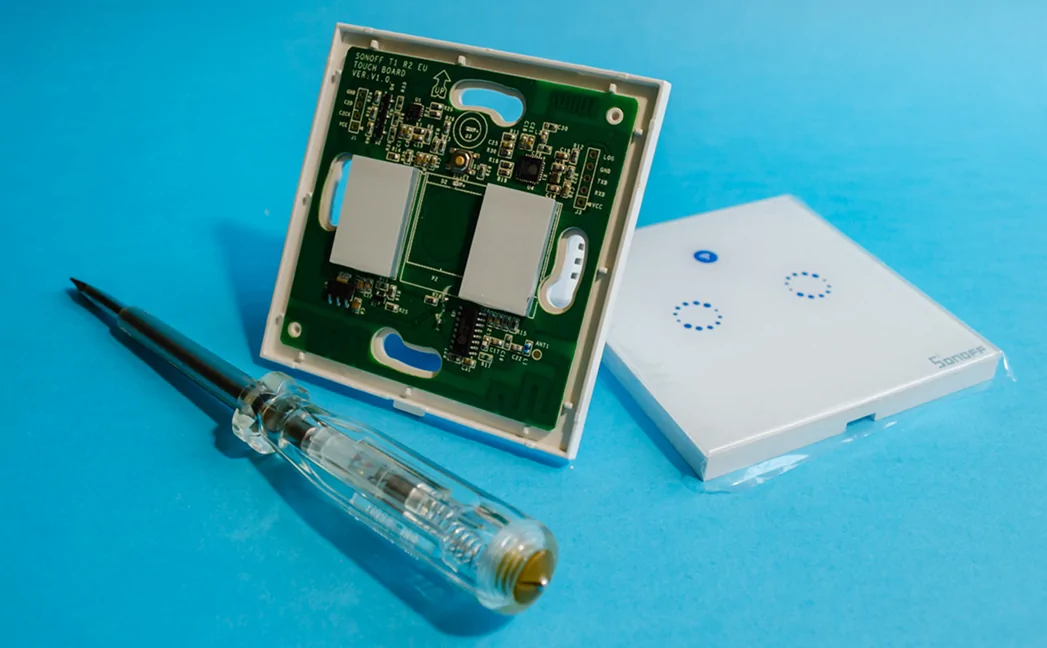

Основные компоненты сенсорного выключателя:

• Сенсорная панель — емкостной датчик, реагирующий на прикосновение.

• Управляющая плата — мозг устройства, обрабатывает сигналы от сенсора.

• Силовая часть — симистор или реле, которое включает/выключает нагрузку.

• Блок питания — обеспечивает работу электроники.

Принцип работы: при прикосновении к сенсорной зоне изменяется емкость датчика, микроконтроллер фиксирует это изменение и подает команду на силовой элемент. Все происходит за доли секунды.

Типы сенсорных выключателей: выбираем подходящий

По количеству линий нагрузки

• Одноканальные — управляют одной группой освещения.

• Двухканальные — две независимые группы.

• Трехканальные — три группы (встречаются реже).

По типу управления

• Только сенсорные — классика, управление касанием.

• Комбинированные — сенсор + пульт ДУ.

• С WiFi/Bluetooth — управление со смартфона.

• С голосовым управлением — работают с Алисой, Siri.

По необходимости нулевого провода

• С нулем — большинство моделей, отличаются стабильностью работы.

• Без нуля — работают в разрыве фазы, но есть ограничения.

Преимущества и недостатки: честный разбор

Давайте без розовых очков посмотрим на плюсы и минусы сенсорных выключателей.

Необходимые инструменты и проверка совместимости

Перед покупкой сенсорного выключателя обязательно проверьте:

1. Наличие нулевого провода в подрозетнике (нужен для большинства моделей).

2. Мощность нагрузки — не превышает ли указанную в техническом паспорте.

3. Тип ламп — совместимость с вашими светильниками.

4. Глубину подрозетника — сенсорные выключатели обычно глубже, чем обычные.

Набор инструментов стандартный:

• Индикаторная отвертка — определить фазу.

• Мультиметр — для проверки напряжения.

• Отвертки с изолированными ручками.

• Бокорезы и стриппер.

• Клеммники WAGO (если нужны соединения).

Схемы подключения различных моделей

Схема с нулевым проводом (стандарт)

Это самая распространенная и надежная схема:

• L (Line) — входная фаза от сети.

• N (Neutral) — нулевой провод.

• L1 (Load) — выход на нагрузку (светильник).

Если выключатель двухканальный, будет еще L2 для второй группы.

Схема без нулевого провода

Такие модели получают питание через нагрузку:

• L in — входная фаза.

• L out — выход на светильник.

Ограничение: минимальная мощность нагрузки обычно 5-10 Вт. С одной LED-лампой 3 Вт работать не будет.

Подключение проходных сенсорных выключателей

Да, бывают и такие. Схема подключения в данном случае сложнее:

• Главный выключатель подключается стандартно.

• Вспомогательные соединяются специальным сигнальным проводом.

• Обязательно читайте инструкцию — у каждого производителя свои нюансы.

Пошаговая инструкция установки

Рассмотрим, как устанавливается обычный сенсорный выключатель с нулевым проводом.

Шаг 1: Подготовка и безопасность

Выключаем автомат в щитке — это железное правило. Проверяем отсутствие напряжения индикатором. Даже если вы уверены на 100% — проверьте еще раз!

Шаг 2: Демонтаж старого выключателя

Снимаем клавиши, откручиваем рамку, вынимаем механизм. Запоминаем (а лучше фотографируем), какой провод и куда был подключен.

Шаг 3: Проверка и подготовка проводов

Проверяем наличие нужных проводов:

• Фаза (коричневый, черный, белый).

• Ноль (синий).

• Провод к светильнику.

Если нуля нет, а для монтажа он нужен — придется тянуть от распредкоробки.

Зачищаем провода на 8-10 мм, проверяем состояние изоляции.

Шаг 4: Подключение проводов

Следуем маркировке на выключателе:

1. Фазу от сети подключаем к клемме L (Line).

2. Ноль подключаем к клемме N (Neutral).

3. Провод к светильнику — к клемме L1 (Load).

Затягиваем клеммы с умеренным усилием — электроника не любит перетяжки.

Шаг 5: Монтаж в подрозетник

Тут есть нюанс — сенсорные выключатели обычно устанавливаются глубже механических. Аккуратно укладываем провода, чтобы они не мешали установке. Вставляем выключатель, выравниваем по уровню, фиксируем винтами или распорными лапками.

Шаг 6: Установка лицевой панели

У большинства моделей стеклянная панель крепится на защелках или магнитах. Снимаем защитную пленку, аккуратно устанавливаем панель. Не давите сильно — стекло хрупкое.

Шаг 7: Настройка и проверка

Включаем автомат. Многие модели требуют калибровки при первом включении — читайте инструкцию. Проверяем работу, чувствительность, подсветку.

Особенности работы с LED-освещением

Это больная тема для сенсорных выключателей. Основные проблемы и их решения ― ниже.

Проблема: лампы мерцают или слабо светятся

Причины:

• Малая мощность нагрузки (меньше минимальной для выключателя).

• Несовместимость драйвера лампы с выключателем.

• Наводки от силовой части выключателя.

Решения:

• Используйте качественные LED-лампы с хорошими драйверами.

• Установите компенсирующий конденсатор параллельно нагрузке.

• Добавьте одну лампу накаливания в группу.

• Выберите выключатель, специально разработанный для LED-ламп.

Таблица совместимости

Тип выключателя	Мин. нагрузка	Лампы накаливания	LED-лампы	Примечание
С нулевым проводом	3-5 Вт	Отлично	Хорошо	Рекомендуемый вариант
Без нуля	10-20 Вт	Отлично	Проблемы	Может потребоваться адаптер
С адаптером для LED	3 Вт	Отлично	Отлично	Дороже, но универсальнее
Диммируемый	10-20 Вт	Отлично	Только диммируемые	Проверяйте совместимость

Настройка дополнительных функций

Современные сенсорные выключатели — это мини-компьютеры. Основные функции:

• Регулировка чувствительности. Если выключатель срабатывает от случайных касаний или, наоборот, нужно сильно нажимать — так вы отрегулируете чувствительность. Обычно это делается зажатием сенсора на несколько секунд.

• Настройка подсветки. Яркость, цвет, режим работы подсветки — настраивается все. У некоторых моделей подсветка показывает состояние выключателя, у других — установлена просто для красоты.

• Программирование сценариев. Топовые модели включают и выключают свет по расписанию, плавно включают освещение и так далее.

Типичные неисправности и их устранение

После монтажа могут возникнуть следующие проблемы:

Кейс мастера: Wi-Fi-выключатель против домашней сигнализации ― неожиданный конфликт
