Трехклавишный выключатель дает возможность управлять разным освещением с одной точки. Три независимые группы света, компактное размещение, удобство использования ― основные достоинства такого устройства. Но есть и обратная сторона медали — это самый сложный в подключении тип выключателя. Четыре провода, три клавиши, десяток соединений в распределительной коробке — неудивительно, что именно с «трешками» у домашних мастеров возникает больше всего проблем.

В этом материале электрик сервисного центра «МБР-Груп» Сергеев Андрей Сергеевич расскажет обо всех секретах подключения трехклавишного выключателя, о распространенных ошибках пользователей и о том, как их избежать.

Устройство и принцип работы: почему это сложнее, чем кажется

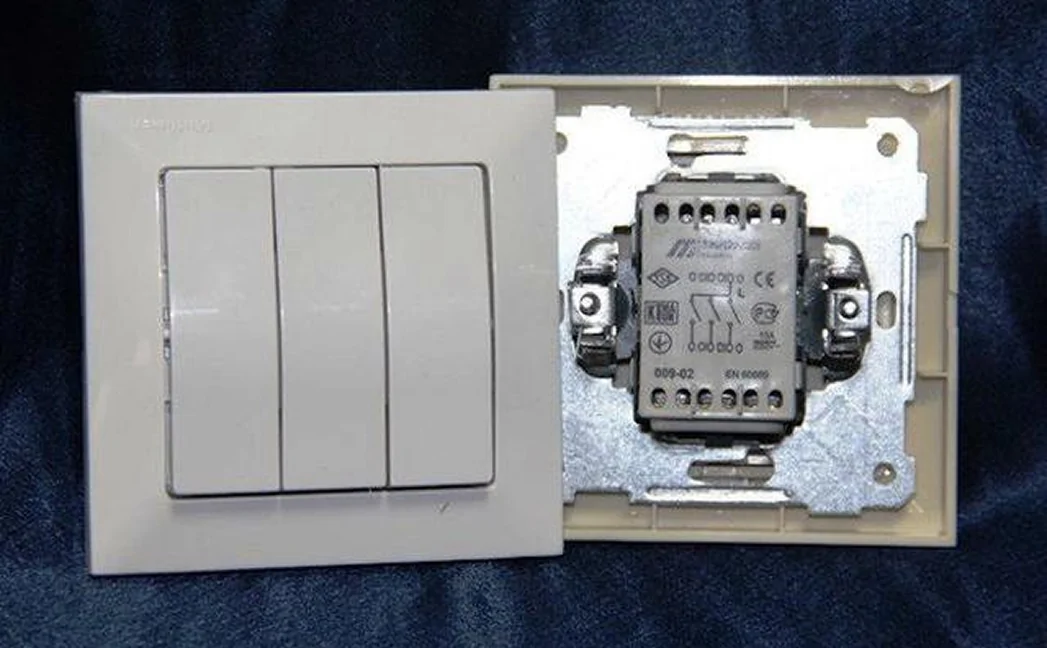

Трехклавишный выключатель — это, по сути, три независимых одноклавишных выключателя в одном корпусе. У него есть:

Один общий входной контакт для фазы (L).
Три выходных контакта (L1, L2, L3).
Три независимых механизма переключения.
Общая монтажная база.

Каждая клавиша управляет своим механизмом, который замыкает общий вход с одним из выходов. Просто? На бумаге — да. На практике — это 4 провода в подрозетнике, минимум 12 соединений в распредкоробке и высокий шанс что-то перепутать.

Где используются трехклавишные выключатели

Не везде трехклавишный выключатель оправдан. Вот ситуации, где он действительно нужен:

Большие помещения с зонированием

Гостиная с основным светом, подсветкой и бра. Или офис с тремя рядами светильников. Управление с одной точки — это удобно.

Совмещенные санузлы

Классика: основной свет, подсветка зеркала, вентилятор. Все под рукой, не нужно искать разные выключатели.

Кухни с разделением зон

Общий свет, подсветка рабочей зоны, освещение обеденного стола. Можно создать нужную атмосферу одним движением.

Проходные помещения

Коридор, прихожая, тамбур — управление освещением трех помещений из одной точки ― это удобно.

Совет мастера

Прежде чем ставить трехклавишный выключатель, подумайте — действительно ли нужно управлять всеми группами освещения из одной точки? Иногда логичнее разнести выключатели по зонам использования.

Евгений
Клин

Типы трехклавишных выключателей: что предлагает рынок

По конструкции контактов

Классические с винтовыми зажимами

Проверенная временем конструкция. Провод зажимается винтом между пластинами. Надежно, но требует периодической подтяжки, особенно с алюминиевыми проводами.

С пружинными (безвинтовыми) зажимами

Современное решение. Провод вставляется в отверстие и фиксируется пружиной. Быстрый монтаж, но критичны к качеству зачистки провода.

Модульные системы

Три одноклавишных модуля в общей рамке. Дороже, но если один модуль сломается — меняете только его.

По способу монтажа

Для скрытой проводки

Стандарт для квартир. Требует подрозетника минимум 60 мм глубиной — трехклавишные выключатели габаритнее обычных.

Для открытой проводки (накладные)

Используются в деревянных домах, технических помещениях. Больше по размеру, но не требуют штробления.

По дополнительным функциям

С подсветкой клавиш

Три независимых индикатора — удобно видеть в темноте. Но могут вызывать мерцание LED-ламп.

С индикацией включения

Подсветка горит при включенной нагрузке. Видно, какая группа работает.

Проходные трехклавишные

Экзотика. Имеют 6 контактов вместо 4. Сложны в подключении, используются крайне редко.

Инструменты и материалы: готовимся основательно

Для качественного монтажа понадобятся определенные инструменты и материалы.

Инструменты:

Индикаторная отвертка — чтобы найти фазу.
Мультиметр — прозвонить цепи.
Набор изолированных отверток.
Кусачки и стриппер для зачистки.
Нож электрика.
Пассатижи с изоляцией.
Уровень для ровной установки.
Маркер для пометки проводов.

Материалы:

Трехклавишный выключатель.
Кабель ВВГ 4×1,5 мм² (от коробки к выключателю).
Кабель ВВГ 3×1,5 мм² (к светильникам).
Клеммники WAGO на 3-5 проводов.
Подрозетник глубокий (минимум 60 мм).
Изолента или термоусадка.
Алебастр для крепления подрозетника.

Совет мастера

Не экономьте на клеммниках! С трехклавишным выключателем в распредкоробке будет минимум 4 соединения по 3-4 провода. Скрутки тут неуместны — слишком большой шанс ошибки при переподключении.

Евгений
Клин

Схема подключения: разбираемся детально

Вот тут начинается самое интересное. Схема подключения трехклавишного выключателя выглядит просто только на бумаге.

Что куда подключается:

В распределительной коробке:

приходит питание от щитка (фаза, ноль, земля), уходит 4-жильный кабель к выключателю, уходят три 3-жильных кабеля к группам освещения.

Соединения в коробке:

все нули (от щитка и трех групп) соединяются вместе, все заземления соединяются вместе, фаза от щитка идет на выключатель (вход L), три фазы от выключателя (L1, L2, L3) идут каждая к своей группе.

На выключателе:

L (вход) — фаза от распредкоробки, L1 — к первой группе освещения, L2 — ко второй группе, L3 — к третьей группе

Цветовая маркировка (стандарт)

Провод	Цвет	Назначение
Фаза входная	Коричневый/черный	От щитка к выключателю
Фазы выходные	Белый/серый/красный	От выключателя к светильникам
Ноль	Синий	Общий для всех групп
Заземление	Желто-зеленый	Если есть в светильниках

Пошаговая инструкция монтажа

Теперь перейдем от теории к практике.

Шаг 1: Подготовка и безопасность

Отключаем питание в щитке. Обязательно! Вешаем предупреждающую табличку. Проверяем отсутствие напряжения индикатором во всех точках работы.

Шаг 2: Прокладка кабелей

Если монтаж с нуля:

От распредкоробки к месту выключателя — 4×1,5 мм².
От коробки к каждой группе света — 3×1,5 мм².
Все кабели маркируем с обоих концов.

Шаг 3: Подготовка подрозетника

Трехклавишные выключатели глубже обычных, поэтому:

Сверлим отверстие коронкой 68-70 мм.
Глубина — минимум 60 мм.
Устанавливаем подрозетник на алебастр.
Выравниваем по уровню.

Шаг 4: Разделка кабелей

В подрозетнике:

Оставляем запас провода 15-20 см.
Снимаем внешнюю изоляцию на 10 см.
Зачищаем жилы на 10-12 мм.

В распредкоробке — аналогично, но запас больше.

Шаг 5: Соединения в распредкоробке

Самый ответственный этап!

Группируем все синие провода (нули) — соединяем WAGO на 5 входов.
Группируем желто-зеленые (заземления) — соединяем.
Фазу от щитка соединяем с коричневым проводом, идущим к выключателю.
Три провода от выключателя соединяем каждый со своей группой.

Совет мастера

Обязательно промаркируйте провода! L1 — первая группа, L2 — вторая, L3 — третья. Через год при ремонте скажете себе спасибо.

Евгений
Клин

Шаг 6: Подключение выключателя

Находим входной контакт L (обычно сверху по центру).
Подключаем к нему фазу (коричневый провод).
К контактам L1, L2, L3 подключаем провода согласно маркировке.
Затягиваем контакты с усилием, но без фанатизма.

Шаг 7: Установка в подрозетник

Аккуратно укладываем провода «гармошкой».
Следим, чтобы провода не попали под распорки.
Вставляем механизм ровно по уровню.
Фиксируем распорными лапками или винтами.

Шаг 8: Проверка работы

Устанавливаем рамку и клавиши.
Включаем автомат в щитке.
Проверяем каждую клавишу отдельно.
Проверяем разные комбинации включения.

Топ-10 ошибок при подключении

Какие ошибки чаще всего допускают пользователи? Их достаточно много. Вот топ:

Перепутали вход с выходом

Подали фазу на L1, L2 или L3. Работать не будет вообще.

Использовали 3-жильный кабель вместо 4-жильного

Пытались сэкономить. Придется переделывать.

Соединили все выходы вместе

Получили одноклавишный выключатель за тройную цену.

Неправильная коммутация в коробке

Самая частая ошибка. Перепутаны группы.

Мелкий подрозетник

Выключатель не влезает, провода сминаются.

Плохая зачистка проводов

Окисление, нагрев, выход из строя прибора.

Слабая затяжка контактов

Устройство греется, искрит, подгорает.

Отсутствие маркировки

При ремонте — головная боль.

Превышение нагрузки

10А на клавишу — это максимум!

Использование для других целей

Некоторые делают попытки подключить через выключатель розетки. Это опасно и может привести к возгоранию.

Кейс мастера: квест с исчезающей фазой

Проблема

Вызвали меня в офисный центр. Ситуация загадочная: трехклавишный выключатель в переговорной работает странно. Первая клавиша включает свет нормально. Вторая — тоже. Но если включить обе одновременно — гаснет весь свет, и выбивает автомат в щитке. Третья клавиша вообще не работает. Местный электрик полдня провозился — не нашел причину.

Диагностика

Начал с очевидного — проверил нагрузку. По 6 светодиодных панелей на группу, по 40 Вт каждая. Итого 240 Вт на клавишу — смешная нагрузка для 10-амперного выключателя. Разобрал выключатель — подключено вроде правильно. Полез в распредкоробку, и там началось интересное. Соединения выполнены аккуратно, но что-то смущало. Достал мультиметр, начал прозванивать... И тут меня осенило! Электрик, который делал проводку, использовал кабель с нестандартной расцветкой. Белый провод он пустил как фазу, а коричневый — как ноль. Но это полбеды. Главное — в одном месте он перепутал и соединил выход L2 с нулем соседней группы. Получилось межфазное замыкание при включении двух клавиш.

Решение

Пришлось полностью разбирать соединения в коробке. Прозвонил каждый провод от выключателя до светильников. Выяснилось: третья группа вообще не была подключена — провод оборван в стене (видимо, повредили при других работах). Восстановил правильную схему, использовал цветные термоусадки для маркировки нестандартных проводов. Заменил автомат в щитке — старый подгорел от коротких замыканий. Протянул новый кабель для третьей группы по кабель-каналу (заказчик не захотел штробить). В итоге все заработало идеально. А главное — составил подробную схему с фотографиями для будущих электриков.

Мораль: никогда не доверяйте цветам проводов слепо — всегда проверяйте!

Обслуживание и профилактика

Трехклавишный выключатель требует внимания. Раз в год подтягивайте винтовые контакты, проверяйте нагрев под нагрузкой и осматривайте устройство на предмет подгорания.

При первых признаках проблем:

Треск при включении — проверьте контакты.
Нагрев корпуса — уменьшите нагрузку или замените прибор.
Залипание клавиш — очистите или замените механизм.

Совет мастера

Если выключатель начал греться — не тяните с заменой. Видел последствия, когда такой симптом игнорировали — оплавленные провода и пожар.

Евгений
Клин

FAQ: ответы на частые вопросы

Можно ли подключить четыре группы света к трехклавишному выключателю?

Технически можно объединить две группы на одну клавишу. Но логичнее поставить два двухклавишных или четырехклавишный выключатель (редкость, но бывают).

Что делать, если не хватает глубины подрозетника?

Есть специальные удлинители подрозетников. Или можно использовать накладной выключатель. Но НЕ сминайте провода — это пожароопасно.

Можно ли сделать одну клавишу проходной?

В стандартном трехклавишном — нет. Нужен специальный комбинированный выключатель, они редкие и дорогие.

Максимальная нагрузка на весь выключатель?

Обычно 10А на клавишу, но общий ток через входной контакт тоже не должен превышать 10-16А (смотрите паспорт). То есть 2200-3500 Вт на весь выключатель.

Как узнать, где какой провод, если нет маркировки?

Только прозвонкой мультиметром. Отключаете питание, соединяете провод с землей в одной точке, ищете его в другой.

Что лучше — один трехклавишный или три одноклавишных?

Зависит от ситуации. Трехклавишный компактнее и дешевле. Отдельные выключатели можно разнести по зонам и проще заменить при поломке.

Работает ли трехклавишный выключатель с умным домом?

Есть модели с Wi-Fi/Zigbee. Или можно поставить реле в распредкоробку и управлять дистанционно, оставив обычный выключатель как дублирующий.
