Подключение выключателя света: инструкция от электрика

Выключатель света — элемент электросистемы, который мы используем десятки раз в день, даже не задумываясь о его устройстве. Но когда приходит время заменить старый выключатель или установить новый, многие сталкиваются с вопросами: как правильно подключить провода, какое устройство выбрать, какие инструменты понадобятся? Неправильное подключение может привести к короткому замыканию, выходу из строя освещения или даже пожару.

В этой статье электрик сервисного центра «МБР-Груп» Иванов Анатолий расскажет, как правильно подключить разные типы выключателей, какие инструменты и действия понадобятся для такой работы.

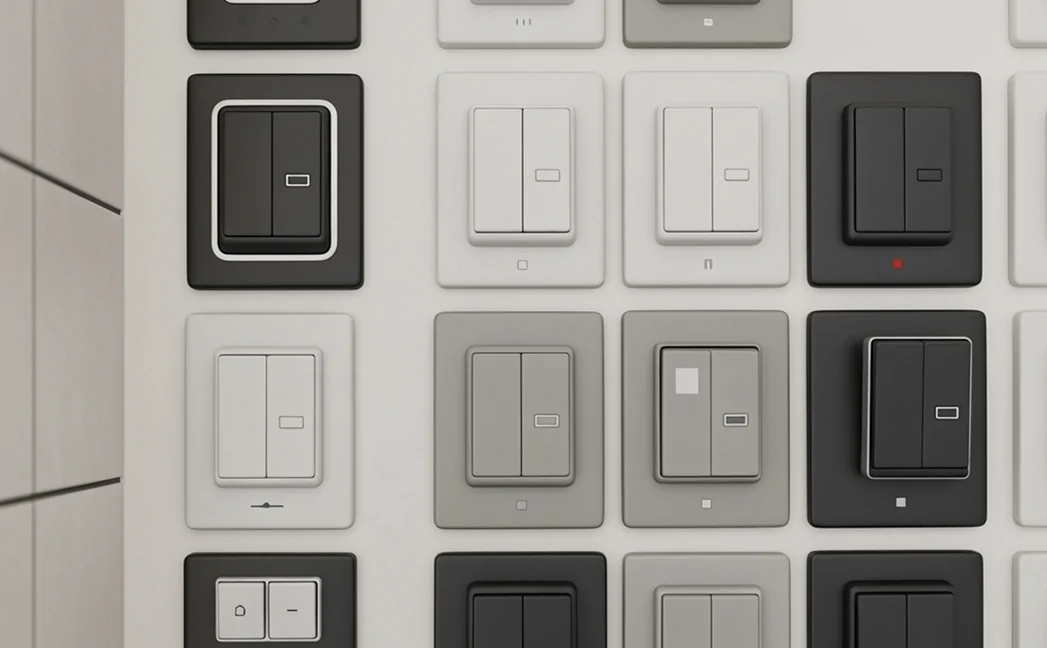

Типы выключателей и их особенности

Прежде чем приступить к монтажу, важно разобраться в типах выключателей.

Одноклавишные

Самый простой и распространенный тип. Используется для управления одной группой светильников. В конструкции всего два контакта — вход и выход. Подключение занимает буквально 5-10 минут при наличии опыта.

Двухклавишные

Позволяют управлять двумя группами освещения независимо друг от друга. Например, можно включить только половину люстры или отдельно управлять основным светом и подсветкой. В конструкции три контакта: один общий вход и два выхода.

Трехклавишные

Используются реже, но незаменимы в больших помещениях с несколькими зонами освещения. Имеют четыре контакта: один вход и три выхода. Их часто устанавливают в гостиных загородных домов.

Проходные

Особый тип, позволяющий управлять освещением из двух и более точек. Незаменимы в длинных коридорах, на лестницах, в спальнях. В отличие от обычных, имеют три контакта для одноклавишных и шесть для двухклавишных моделей.

С подсветкой

Оснащены небольшой лампочкой или светодиодом, который светится при выключенном освещении. Удобно для поиска выключателя в темноте. При подключении важно учитывать, что подсветка может вызывать мерцание светодиодных ламп.

Сенсорные

Современное решение с электронным управлением. Срабатывают от прикосновения, часто имеют дополнительные функции: диммер, таймер, дистанционное управление. Требуют подключения нулевого провода для питания электроники.

Инструменты и материалы для работы

Правильный набор инструментов — залог быстрой и безопасной работы.

Основные инструменты:

• Индикаторная отвертка для определения фазы.

• Набор отверток (крестовая и плоская).

• Пассатижи с изолированными ручками.

• Бокорезы для зачистки проводов.

• Уровень для ровной установки.

• Мультиметр для проверки напряжения.

Дополнительные материалы:

• Изолента или термоусадочные трубки.

• Клеммные колодки или соединители WAGO.

• Подрозетники (если требуется замена).

• Алебастр или гипсовая шпаклевка для крепления подрозетников.

• Саморезы и дюбели для накладных выключателей.

Подготовка к монтажу

Перед началом работ необходимо выполнить несколько важных шагов:

Схемы подключения различных типов выключателей

Подключение одноклавишного выключателя

Самая простая схема. Фазный провод (обычно белый, коричневый или черный) подключается к входному контакту выключателя, обозначенному буквой L или стрелкой, направленной к контакту. От выходного контакта (L1 или стрелка от контакта) провод идет к светильнику.

Пошаговая инструкция:

1. Определите фазный провод индикаторной отверткой.

2. Подключите фазу к входному контакту L.

3. Подключите провод, идущий к светильнику, к выходному контакту L1.

4. Затяните винты контактов.

5. Установите выключатель в подрозетник.

Подключение двухклавишного выключателя

Принцип тот же, но проводов больше. Фаза подключается к общему входному контакту (L), а от двух выходных контактов (L1 и L2) провода идут к разным группам светильников.

Важные моменты:

• Общий контакт обычно расположен отдельно от двух других.

• Если перепутать вход и выходы, выключатель работать не будет.

• При отсутствии маркировки общий контакт можно найти прозвонкой мультиметром.

Подключение проходного выключателя

Здесь схема сложнее. Для организации управления из двух мест понадобится два проходных выключателя и трехжильный кабель между ними.

Схема подключения:

1. К первому выключателю подводится фаза на общий контакт.

2. Два переключающих контакта первого переключателя соединяются с аналогичными контактами второго.

3. С общего контакта второго выключателя провод идет к светильнику.

Установка блока выключателей

Блок выключателей — это несколько устройств в одной рамке. Может включать от двух до пяти клавиш. Каждый выключатель в блоке подключается по стандартной схеме, но есть нюансы:

• Фазный провод заводится на первый выключатель и далее перемычками подается на остальные.

• Каждый выключатель управляет своей группой освещения.

• Важно не перегрузить входные контакты — используйте провод сечением не менее 2,5 мм².

Особенности монтажа накладных выключателей

Накладные устройства устанавливаются на поверхность стены без углубления. Часто используются в деревянных домах, банях, подсобных помещениях.

Порядок установки:

1. Разметьте место установки с помощью уровня.

2. Просверлите отверстия под крепеж.

3. Проведите провода через специальное отверстие в корпусе.

4. Закрепите основание выключателя на стене.

5. Подключите провода согласно схеме.

6. Установите крышку.

Подключение выключателей с подсветкой

При установке выключателя с подсветкой важно учитывать особенности работы индикатора:

• Подсветка работает только при выключенном освещении.

• Для работы подсветки через лампу протекает небольшой ток.

• С некоторыми светодиодными лампами возможно мерцание.

Решение проблемы мерцания:

• Установите параллельно лампе конденсатор емкостью 0,1-0,47 мкФ.

• Используйте светодиодные лампы, совместимые с выключателями с подсветкой.

• Замените один светодиод в люстре на лампу накаливания малой мощности.

Установка и настройка сенсорных выключателей

Сенсорные выключатели требуют особого подхода при монтаже:

1. Подключение питания. В отличие от механических, сенсорным устройствам требуется постоянное питание. Необходимо подвести и фазный, и нулевой провод.

2. Программирование. Многие модели требуют первичной настройки: установки чувствительности, времени задержки, яркости подсветки.

3. Особенности эксплуатации. Сенсорные выключатели чувствительны к помехам в сети. При частых скачках напряжения лучше установить стабилизатор.

Основные ошибки при подключении

Самые распространенные ошибки ― в таблице.

Ошибка	Последствия	Как избежать
Подключение выключателя в разрыв нулевого провода	Светильник под напряжением даже при выключенном выключателе	Всегда размыкайте фазный провод
Слабая затяжка контактов	Нагрев, искрение, выход из строя	Затягивайте контакты с усилием, но без фанатизма
Превышение допустимой нагрузки	Оплавление контактов, пожар	Проверяйте суммарную мощность подключаемых ламп
Неправильная зачистка проводов	Короткое замыкание или плохой контакт	Зачищайте ровно столько, сколько нужно — 10-15 мм
Использование скруток вместо клемм	Окисление, нагрев соединений	Применяйте клеммные соединители или пайку

Кейс мастера: как я решил проблему с миганием света в новостройке

Техника безопасности

Работа с электричеством требует строгого соблюдения правил безопасности:

1. Всегда отключайте электричество перед началом работ.

2. Используйте инструмент с изолированными ручками.

3. Не работайте во влажных помещениях без специальных мер защиты.

4. Проверяйте отсутствие напряжения перед касанием проводов.

5. Не превышайте допустимую нагрузку на выключатель.

6. При сомнениях обращайтесь к специалисту.

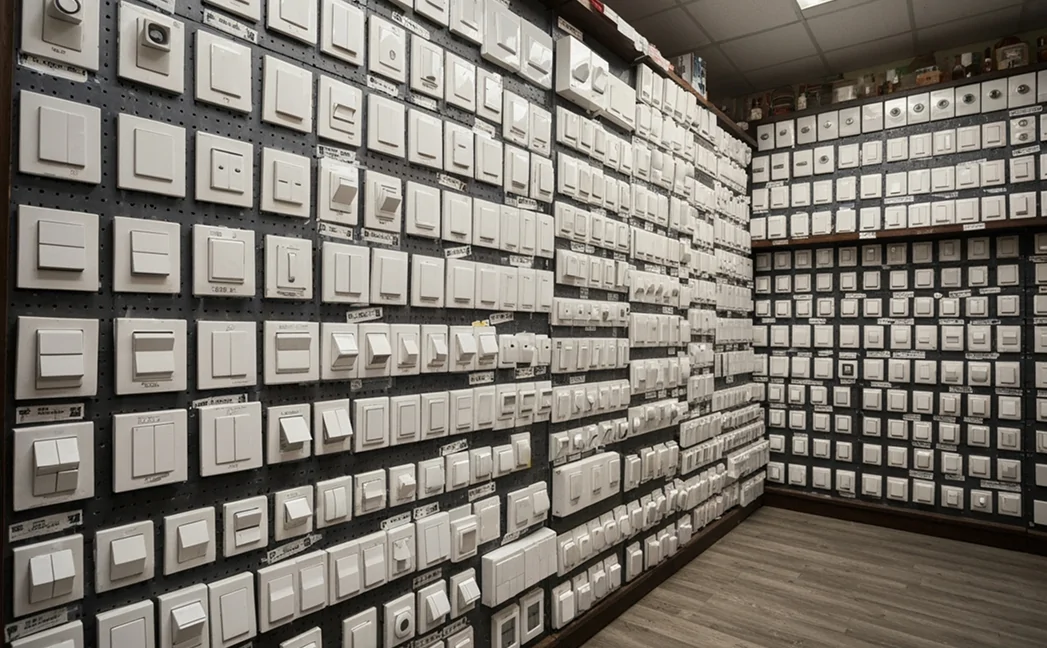

Рекомендации по выбору качественных выключателей

При выборе выключателей обращайте внимание на:

• Материал корпуса — качественный пластик не имеет резкого запаха.

• Контактную группу — медные контакты предпочтительнее латунных.

• Максимальную нагрузку — для современного LED-освещения достаточно 10А.

• Степень защиты — для влажных помещений не ниже IP44.

• Наличие сертификатов — проверяйте соответствие ГОСТу.

Заключение

Подключение выключателя — задача, которая по силам домашнему мастеру при соблюдении правил безопасности и понимании принципов работы. Если вы сомневаетесь в своих силах или столкнулись со сложной схемой подключения, лучше обратиться к профессиональному электрику. Помните: безопасность превыше всего, а неправильный монтаж может привести к серьезным последствиям.
