Подключение выключателя с одной клавишей: полный гайд по монтажу

Евгений Клин

Электрик, стаж работы в организации: 3 года

Оценки: 122

Опубликовано: 15.06.2025

Обновлено: 26.08.2025

В статье мы расскажем:

Одноклавишный выключатель — самый распространенный элемент управления освещением в наших домах. Несмотря на кажущуюся простоту, его неправильная установка может привести к серьезным последствиям: от банального отсутствия света до короткого замыкания и пожара. По статистике, около 30% всех неисправностей домашней электропроводки связаны именно с некачественным монтажом выключателей и розеток.

В этой статье электрик сервисного центра «МБР-Груп» Евгений Александрович Клин расскажет, как правильно подключить одноклавишный выключатель, какие ошибки возможны при монтаже и как их не допускать.

Устройство и принцип работы одноклавишного выключателя

Прежде чем браться за монтаж, важно понимать, как устроен выключатель. В целом, принцип работы у всех один, различаются только конструктивные элементы.

Одноклавишный выключатель состоит из:

декоративной рамки и клавиши;
механизма с подвижными и неподвижными контактами;
клеммной колодки для подключения проводов;
распорных лапок или винтов для крепления в подрозетнике.

Принцип работы предельно прост: при нажатии клавиши подвижный контакт замыкается с неподвижным, создавая цепь для прохождения тока. При повторном нажатии контакт размыкается, прерывая подачу электричества к светильнику.

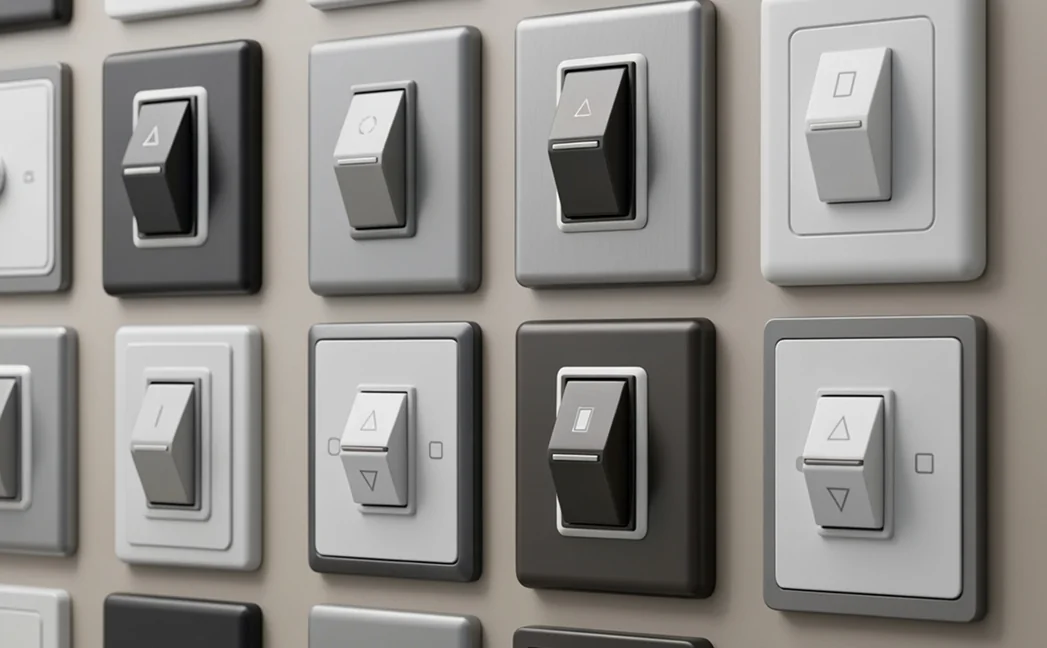

Типы одноклавишных выключателей

Современный рынок предлагает десятки вариантов одноклавишных выключателей. Ниже ― основные типы, с которыми приходится работать чаще всего.

По способу монтажа

Встраиваемые (скрытой установки). Самый популярный вариант для квартир и домов с бетонными или кирпичными стенами. Механизм утапливается в стену, снаружи остается только декоративная часть. Требует установки подрозетника и штробления стен для прокладки проводов.

Накладные (открытой установки). Устанавливаются прямо на поверхность стены. Идеальны для деревянных домов, временных построек, подвалов и гаражей. Не требуют штробления, провода прокладываются в кабель-каналах или гофре.

По типу контактов

Винтовые зажимы. Классический вариант. Провод зажимается между пластинами с помощью винта. Надежно, но требует периодической подтяжки из-за ослабления контакта.

Безвинтовые (пружинные) зажимы. Современное решение. Провод фиксируется пружинным механизмом. Быстрый монтаж, не требует обслуживания, но не подходит для алюминиевых проводов.

Совет мастера

Для алюминиевой проводки используйте только винтовые зажимы, и раз в год подтягивайте контакты. Алюминий «течет» под нагрузкой, и контакт ослабевает.

Евгений
Клин

По дополнительным функциям

С подсветкой. Имеют встроенный светодиод или неоновую лампу для ориентации в темноте. Потребляют минимум электроэнергии, но могут вызывать мерцание LED-ламп.

С индикацией. Подсветка горит при включенном свете, показывая состояние выключателя. Удобно для контроля освещения в другом помещении.

Проходные (переключатели). Технически это не выключатель, а переключатель с тремя контактами. Используется для управления светом из двух точек. Часто путают с обычными одноклавишными.

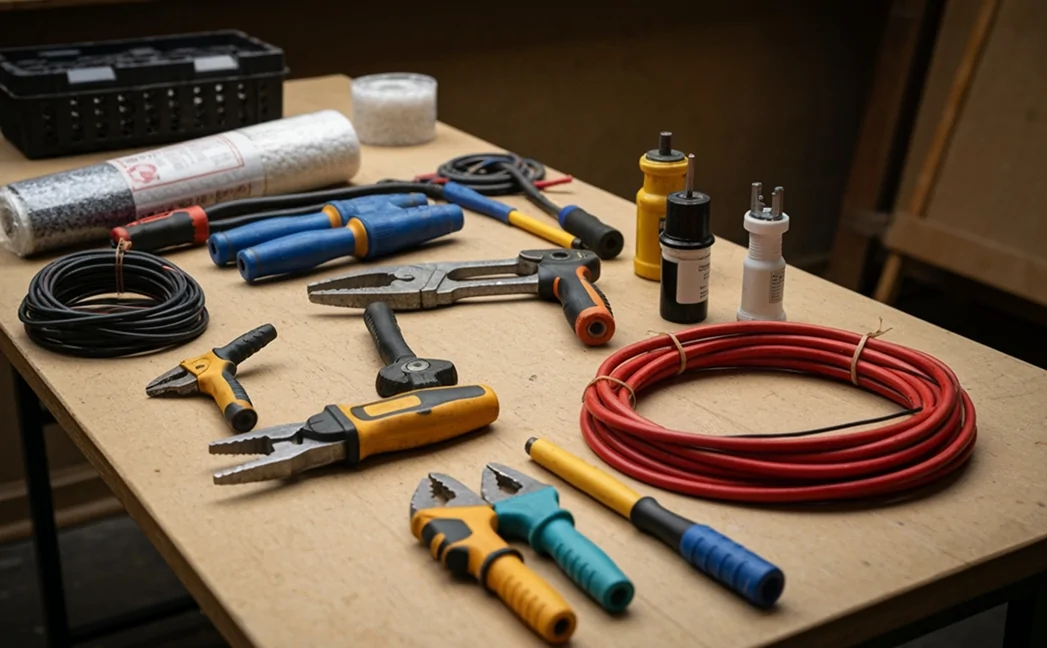

Необходимые инструменты и материалы

Правильный инструмент — это 50% успеха.

Какие инструменты потребуются:

Индикаторная отвертка (обязательно!).
Набор диэлектрических отверток.
Пассатижи с изолированными ручками.
Нож электрика или стриппер для снятия изоляции.
Уровень строительный.
Мультиметр для проверки цепи.
Перфоратор с коронкой 68 мм (для подрозетников).

Материалы:

Выключатель одноклавишный.
Подрозетник (для скрытой установки).
Провод ВВГ 3×1,5 или 3×2,5 мм².
Клеммники WAGO или СИЗ.
Изолента ПВХ.
Алебастр для фиксации подрозетника.

Выбор места установки

Казалось бы, что тут сложного? Но неправильное расположение выключателя может превратить его использование в ежедневное мучение.

Стандартные требования по высоте

Помещение	Высота от пола	Особенности
Жилые комнаты	90 см	Европейский стандарт, удобно для всех членов семьи
Детская комната	110-120 см	Чтобы маленькие дети не дотягивались
Ванная комната	90-110 см	Не ниже 60 см от ванны/душа

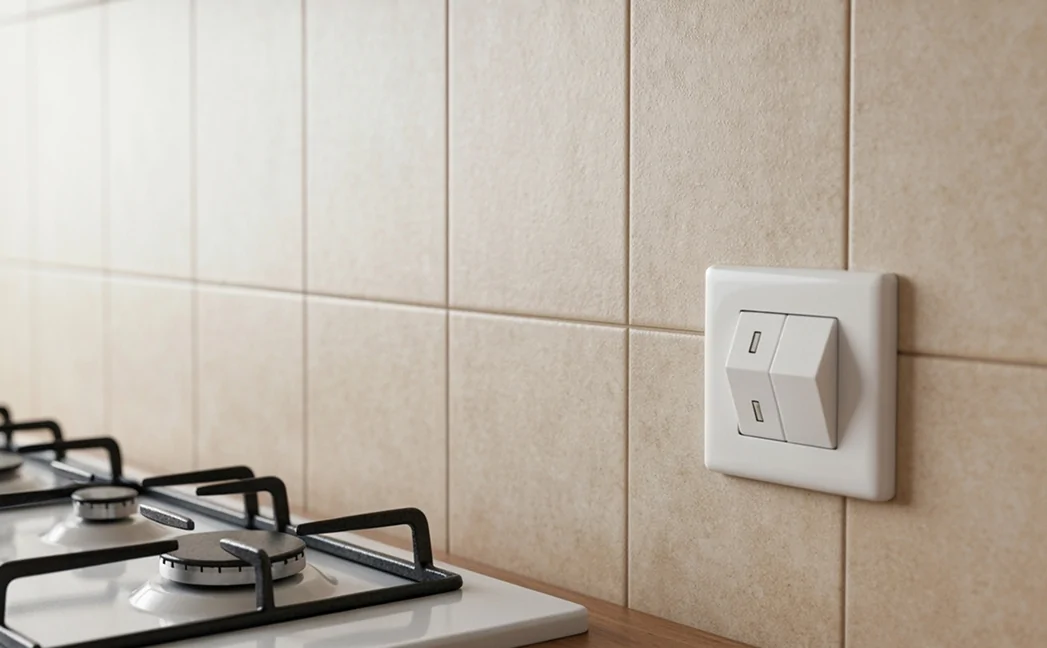

Кухня	100-110 см	Выше уровня столешницы
Коридор	90 см	У входа, со стороны дверной ручки

Совет мастера

В спальне установите выключатель на высоте 70-80 см от пола со стороны кровати. Удобно включать/выключать свет, не вставая.

Евгений
Клин

Правила размещения

Расстояние от дверного проема — 10-15 см от края наличника.
Сторона установки — со стороны дверной ручки.
В ванной комнате — за пределами зон 0, 1 и 2 по ГОСТ.
От газовых приборов — не менее 50 см.

Электрическая схема подключения

Главное правило, которое должен знать каждый: выключатель всегда ставится в разрыв фазного провода! Если поставить в разрыв нуля, светильник останется под напряжением даже при выключенном устройстве.

Базовая схема

Стандартная схема подключения выглядит так:

От щитка к распределительной коробке идет питающий кабель (фаза, ноль, заземление).
От распред. коробки к выключателю — двухжильный провод (фаза на вход, фаза на выход).
От распред. коробки к светильнику — трехжильный провод (фаза от выключателя, ноль, заземление).

Цветовая маркировка проводов

Запомните раз и навсегда:

Фаза — белый, черный, коричневый, красный.
Ноль — синий, голубой.
Заземление — желто-зеленый.

Но! Всегда проверяйте провода индикатором. В старых домах вас могут ожидать сюрпризы.

Пошаговая инструкция монтажа

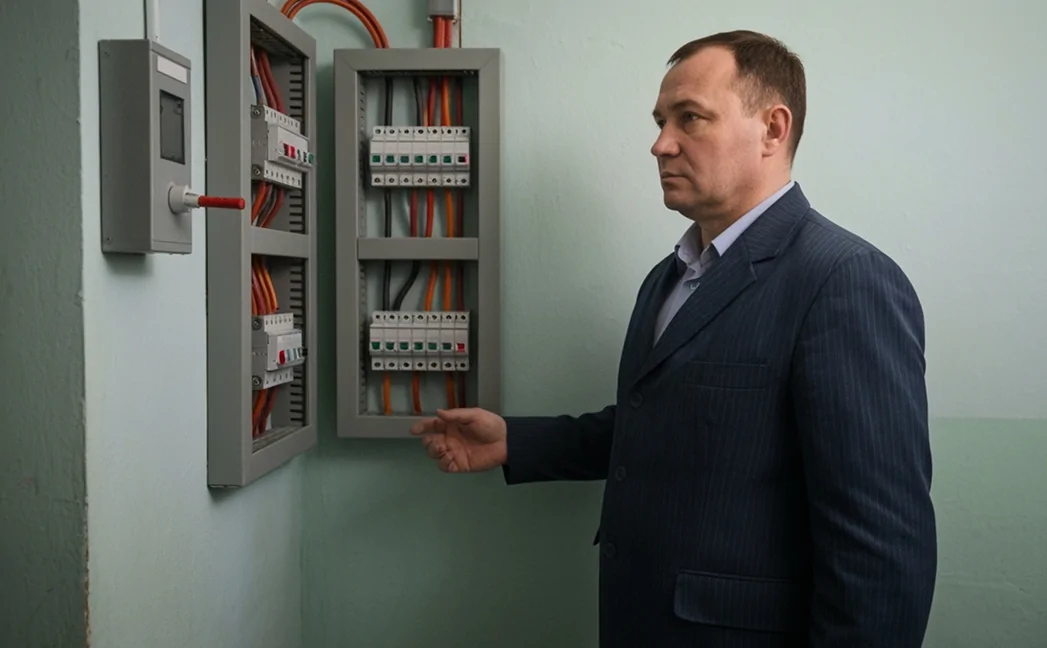

Шаг 1: Отключение электричества

Это не просто формальность, а вопрос жизни и смерти. Выключите автомат в щитке, повесьте предупреждающую табличку. Проверьте отсутствие напряжения индикатором во всех точках, где будете работать.

Шаг 2: Подготовка места установки

Для скрытой установки:

Разметьте место под подрозетник.
Высверлите отверстие коронкой 68 мм, глубина 45-50 мм.
Проштробите канал для провода.
Установите подрозетник на алебастр, выровняйте по уровню.

Для накладной установки:

Приложите основание выключателя к стене.
Отметьте точки крепления.
Просверлите отверстия, вставьте дюбели.

Шаг 3: Подготовка проводов

Заведите провода в подрозетник (оставьте 15-20 см запаса).
Снимите внешнюю изоляцию на 10-15 см.
Зачистите концы проводов на 10-12 мм.
При использовании многожильного провода — облудите или обожмите наконечниками.

Совет мастера

Перед зачисткой проводов сделайте фото их расположения. Если что-то пойдет не так, будет проще восстановить схему.

Евгений
Клин

Шаг 4: Подключение проводов

Найдите на выключателе входной контакт (обычно обозначен L, «вход» или стрелкой к контакту).
Подключите приходящую фазу к входному контакту
Отходящую фазу (к светильнику) подключите к выходному контакту (L1 или стрелка от контакта).
Затяните винты с усилием, но без фанатизма.

Шаг 5: Установка в подрозетник

Аккуратно подогните провода, чтобы они не попали под распорные лапки.
Вставьте механизм в подрозетник.
Выровняйте по уровню.
Зафиксируйте распорными лапками или винтами.
Установите декоративную рамку и клавишу.

Шаг 6: Проверка работы

Включите автомат в щитке.
Проверьте работу выключателя.
Убедитесь в отсутствии искрения, треска, нагрева.

Соединения в распределительной коробке

Это важный этап, от которого зависит надежность всей системы. В распределительной коробке происходит коммутация всех проводов согласно определенной схеме.

Порядок соединений:

Нулевые провода

Соединяем нуль от щитка с нулем, идущим к светильнику.

Заземление

Аналогично соединяем заземляющие проводники.

Фазные провода

Фазу от щитка подаем на вход выключателя, фазу с выхода выключателя соединяем с фазным проводом светильника

Способы соединения:

Клеммники WAGO

Самый быстрый и надежный способ. Просто вставляете зачищенные провода до упора. Подходит для меди и алюминия.

Скрутка с пайкой

Старый добрый способ. Надежно, но трудоемко. Требует навыков пайки и хорошей изоляции.

СИЗ (соединительные изолирующие зажимы)

Накручиваются на предварительно скрученные провода. Дешево, но не очень надежно для больших нагрузок.

Типичные ошибки при монтаже

Вот топ-5 ошибок новичков:

Выключатель в разрыве нуля. Самая опасная ошибка. Светильник остается под напряжением при выключенном выключателе. Возникает риск поражения током при замене лампы.
Плохой контакт в клеммах. Слабо затянутые винты или неправильно зачищенные провода приводят к нагреву, искрению и выходу из строя выключателя.
Перепутаны вход и выход. Выключатель может работать наоборот или не работать вовсе. Всегда проверяйте маркировку контактов.
Повреждение изоляции при монтаже. Острые края подрозетника или распорные лапки могут повредить изоляцию. Результат — короткое замыкание.
Неправильный выбор сечения провода. Для освещения достаточно 1,5 мм², но лучше использовать 2,5 мм² для запаса и удобства монтажа.

Особенности работы с разными типами проводки

Алюминиевая проводка

Все еще встречается в домах старой постройки. Особенности работы:

Обязательно зачищать до блеска перед подключением.
Использовать только винтовые зажимы.
Применять антиокислительную пасту.
Не допускать прямого контакта с медью.

Медная проводка

Современный стандарт. Преимущества:

Не окисляется.
Более гибкая и прочная.
Подходит для любых типов зажимов.
Выдерживает большие нагрузки.

Совет мастера

При соединении старой алюминиевой проводки с новой медной используйте клеммники WAGO 2273 с пастой Alu-Plus. Это единственный надежный способ такого соединения.

Евгений
Клин

Проверка качества монтажа

После установки обязательно проведите проверку:

Визуальный осмотр. Посмотрите, чтобы выключатель стоял ровно, клавиша не заедала и никаких видимых повреждений на устройстве не было.
Проверка под нагрузкой. Включите свет на 10-15 минут, затем потрогайте выключатель ― он не должен греться. Кроме того, прислушайтесь ― треска быть не должно.
Проверка мультиметром. Сопротивление контактов в замкнутом состоянии должно быть близко к нулю, в разомкнутом — бесконечность.

Кейс мастера: загадка выключателя-фантома ― почему свет включается сам по себе

Проблема

Вызвали меня как-то в частный дом под Москвой с жалобой на странную проблему. Хозяева утверждали, что в гостиной свет включается сам по себе, причем происходило это исключительно ночью. Поменяли уже три выключателя разных производителей — не помогло. Даже к бабке ходили, та сказала — «нечистая сила». Ну а я, Евгений Александрович, в нечистую силу не верю, верю в законы физики.

Диагностика

Приехал вечером, чтобы застать «явление». Первым делом проверил стандартные версии: выключатель с подсветкой и LED-лампы (частая причина фантомных включений), проходной выключатель вместо обычного, наводки от силовых кабелей. Все в норме. Решил остаться до темноты. И тут началось интересное! Около 11 вечера свет действительно включился сам. Но я заметил закономерность — это происходило одновременно с проездом машин по дороге возле дома. Стал копать глубже.

Решение

Оказалось, что при строительстве дома электрики проложили кабель к выключателю прямо по внешней стене, а потом его заштукатурили. Кабель шел параллельно металлическому профилю для гипсокартона на протяжении 3 метров. Получилась отличная антенна! Вибрация от проезжающих грузовиков создавала микродвижения в некачественном выключателе китайского производства, где контакты были на грани замыкания. Решение было комплексным: заменил выключатель на качественный Legrand с четким ходом контактов, а главное — переложил кабель в штробу подальше от металлического профиля с соблюдением всех норм. Больше никакой мистики! Хозяева были в шоке от настолько простого решения.

Обслуживание и профилактика

Качественно установленный выключатель не требует частого обслуживания, но профилактика продлит срок службы устройства. Придерживайтесь следующих правил и ежегодно:

Подтягивайте винтовые контакты (особенно для алюминия).
Проверяйте температуру устройства под нагрузкой.
Осматривайте на предмет подгорания контактов.

Меняйте выключатель сразу, если он искрит при включении/выключении, нагревается, включает свет не с первого раза или в эксплуатации уже более 10-15 лет.

FAQ: часто задаваемые вопросы

Можно ли поставить выключатель с подсветкой для LED-ламп?

Можно, но вероятно лампы в выключенном состоянии будут мерцать. Решение — параллельно лампе установить конденсатор 0,47 мкФ 400В или резистор 50-100 кОм 2 Вт.

Какое максимальное количество ламп можно подключить к одному выключателю?

Зависит от номинала выключателя (обычно 10А) и мощности ламп. Для выключателя 10А максимальная нагрузка 2200 Вт. То есть ламп накаливания 100 Вт можно подключить 22 штуки, а LED-ламп 10 Вт — 220 штук.

Почему выключатель щелкает два раза?

Это особенность конструкции качественных выключателей с «ломающимся» механизмом. Первый щелчок — преодоление мертвой точки, второй — удар контакта. Это нормально и говорит о качестве механизма.

Можно ли использовать проводку 1,5 мм² для мощных светильников?

По ПУЭ для освещения достаточно 1,5 мм². Такой провод выдерживает до 19А или около 4 кВт. Но я рекомендую 2,5 мм² — запас не помешает, а монтировать удобнее.

Нужно ли заземлять выключатель?

Сам выключатель заземлять не нужно — он имеет пластиковый корпус. Заземление нужно только металлическим светильникам. Провод заземления проходит мимо выключателя напрямую к светильнику.

Почему новый выключатель работает туго?

Новые качественные выключатели действительно могут работать туго. Это нормально — механизм еще не разработался. Через пару недель ход станет мягче. Если тугой ход сохраняется месяцами — возможен дефект.

Почему искрит новый выключатель?

Небольшое искрение при размыкании контактов — нормальное физическое явление, особенно при индуктивной нагрузке. Но если искрение сильное, проверьте качество контактов, соответствие нагрузки номиналу выключателя, правильность подключения.

Заключение

Установка одноклавишного выключателя — это несложно. При соблюдении правил безопасности и технологии монтажа работа не займет много времени. Главное — не спешить, проверять каждый этап и использовать качественные материалы. Помните: электричество ошибок не прощает. Если сомневаетесь в своих силах — лучше вызвать профессионала.
