Подключение выключателя с подсветкой: пошаговая инструкция для непрофессионалов

Выключатель с подсветкой — маленькая деталь, которая делает жизнь комфортнее. Среди ночи не нужно шарить рукой по стене в поисках заветной клавиши.

В этом материале специалист сервисного центра «МБР-Груп» Евгений Клин расскажет, как правильно подключить выключатель с подсветкой, какие нюансы важно учесть и как не допустить ошибок при монтаже устройства.

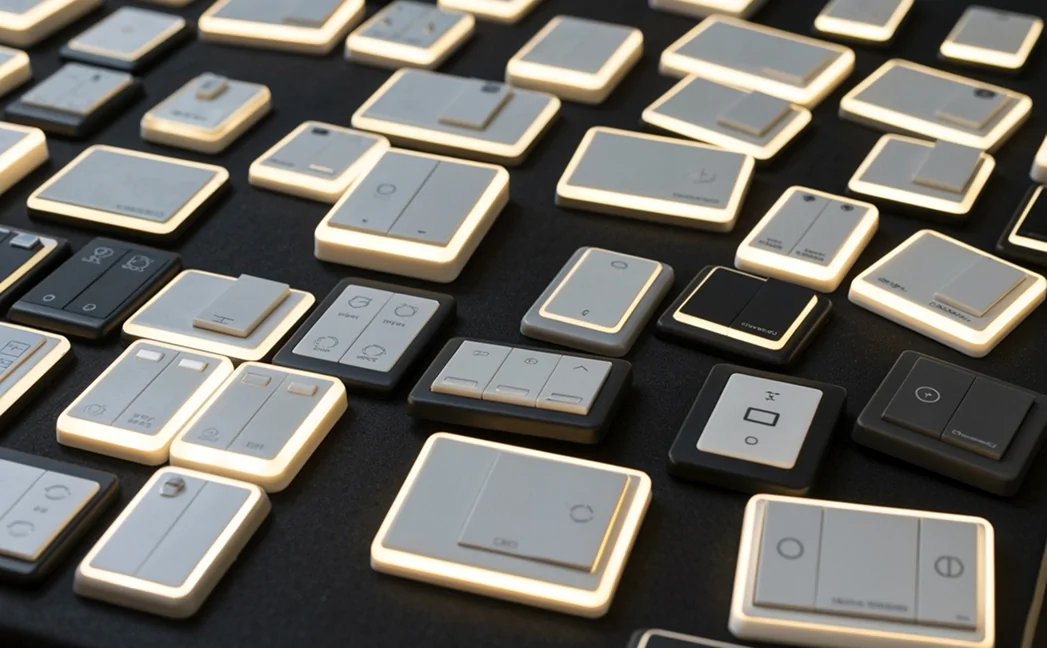

Как устроен выключатель с подсветкой: разбираемся в конструкции

Прежде чем браться за монтаж, важно понимать, чем выключатель с подсветкой отличается от обычного. В целом, принцип работы таких устройств достаточно простой, но есть нюансы.

В конструкцию входят:

• Стандартный механизм выключателя с контактами.

• Индикаторная лампочка (неоновая или светодиодная).

• Токоограничивающий резистор.

• Дополнительная цепь подсветки.

Главное отличие от обычного выключателя — наличие параллельной цепи с индикатором. Когда основные контакты разомкнуты (свет выключен), ток проходит через цепь подсветки и лампу освещения. Этот минимальный ток заставляет светиться индикатор, но недостаточен для включения основной лампы.

Совместимость с разными типами ламп: подводные камни

Это важный момент, о котором многие узнают только после установки. Выключатель с подсветкой работает не со всеми типами ламп одинаково хорошо.

Лампы накаливания и галогенные

Идеальная совместимость. Никаких проблем не возникает, подсветка работает стабильно. Сопротивление нити накаливания в холодном состоянии позволяет току подсветки проходить без проблем.

Светодиодные лампы

Тут начинаются сложности. LED-лампы могут:

• Слабо светиться в выключенном состоянии.

• Мерцать или вспыхивать периодически.

• Вообще не давать работать подсветке.

Причина — в драйвере LED-лампы. Некоторые драйверы накапливают заряд от тока подсветки и периодически «выстреливают» вспышкой.

Компактные люминесцентные лампы (КЛЛ)

Аналогичные проблемы, как с LED. Электронный балласт может конфликтовать с цепью подсветки.

Необходимые инструменты и материалы

Для работы понадобится стандартный набор электрика.

Инструменты:

• Индикаторная отвертка (обязательно!).

• Набор отверток с изолированными ручками.

• Пассатижи или бокорезы.

• Стриппер или нож для зачистки проводов.

• Уровень (для ровной установки).

• Фонарик (работать придется при выключенном свете).

Материалы:

• Выключатель с подсветкой.

• Подрозетник (если нет или требует замены).

• Соединительные клеммы WAGO или СИЗ.

• Изолента.

• Алебастр (для крепления подрозетника).

Схема подключения: ничего сложного

Схема подключения выключателя с подсветкой практически не отличается от стандартной.

Стандартная схема:

1. Фазный провод подключается к входному контакту (L или стрелка к контакту).

2. Провод к светильнику — к выходному контакту (L1 или стрелка от контакта).

3. Цепь подсветки уже смонтирована внутри выключателя.

Важный момент: выключатель всегда устанавливают в разрыв фазного провода, а не нулевого. Это нужно для безопасности.

Пошаговая инструкция установки

Теперь переходим к практике. Рассмотрим установку в существующий подрозетник — самый частый случай.

Шаг 1: Отключение электричества

Это не формальность, а вопрос жизни и смерти. Идем к электрощитку, выключаем нужный автомат. Если не уверены какой — выключаем общий. Проверяем отсутствие напряжения индикаторной отверткой.

Шаг 2: Демонтаж старого выключателя

1. Снимаем клавишу (поддеваем сбоку плоской отверткой).

2. Откручиваем винты рамки.

3. Ослабляем распорные лапки.

4. Аккуратно вытаскиваем механизм.

5. Фотографируем подключение проводов.

Шаг 3: Подготовка проводов

Осматриваем состояние проводов:

• Если изоляция повреждена — обматываем изолентой.

• Если концы окислены — зачищаем заново.

• Оптимальная длина зачистки — 10-12 мм.

Шаг 4: Определение фазного провода

Включаем автомат, проверяем индикатором, какой провод «фаза». Обычно это белый, коричневый или черный провод. Запоминаем. Снова выключаем автомат.

Шаг 5: Подключение проводов

1. Фазный провод подключаем к контакту L (вход).

2. Второй провод — к контакту L1 (выход).

3. Затягиваем винты контактов с умеренным усилием.

4. Проверяем надежность крепления легким подергиванием.

Шаг 6: Установка в подрозетник

1. Аккуратно укладываем провода в подрозетник.

2. Выравниваем механизм по уровню.

3. Фиксируем распорными лапками.

4. Устанавливаем декоративную рамку.

5. Защелкиваем клавишу.

Шаг 7: Проверка работы

1. Включаем автомат в щитке.

2. Проверяем работу выключателя.

3. Выключаем свет — должна загореться подсветка.

4. Если лампа мерцает — читаем раздел решения проблем ниже.

Решение проблемы мерцания LED-ламп

Самая частая проблема после установки — LED-лампы начинают мерцать или слабо светиться в выключенном состоянии. Ниже ― проверенные решения.

Способ 1: Конденсатор

Параллельно лампе устанавливаем конденсатор 0,47 мкФ 400В. Он будет поглощать ток утечки от подсветки.

Установка:

1. В распредкоробке или в светильнике.

2. Между фазным и нулевым проводом лампы.

3. Обязательно в изолированном корпусе.

Способ 2: Резистор

Альтернатива конденсатору — резистор 50-100 кОм 2 Вт параллельно лампе. Принцип тот же — создаем путь для тока подсветки.

Способ 3: Одна лампа накаливания

Если в люстре несколько ламп, одну LED можно заменить на маломощную лампу накаливания (15-25 Вт). Она будет шунтировать ток подсветки.

Способ 4: Специальный выключатель

Радикальное решение — купить выключатель с подсветкой, предназначенный для LED-ламп. У него увеличено сопротивление в цепи подсветки.

Таблица совместимости и решений

Тип лампы	Проблемы	Решение	Эффективность
Накаливания	Нет	Не требуется	100%
Галогенная	Нет	Не требуется	100%
LED обычная	Мерцание, свечение	Конденсатор 0,47 мкФ	90%
LED с драйвером для выключателей с подсветкой	Нет	Не требуется	100%
КЛЛ (энергосберегающая)	Мерцание	Резистор 100 кОм	70%
Люминесцентная с ЭПРА	Не работает подсветка	Замена выключателя	-

Особенности монтажа двухклавишного выключателя с подсветкой

Двухклавишные модели могут иметь:

• Одну подсветку на весь выключатель.

• Две независимые подсветки (по одной на клавишу).

При подключении принцип тот же, но проводов больше:

1. Общий фазный провод на вход L.

2. Два провода от светильников на выходы L1 и L2.

3. Подсветка работает, когда выключены обе клавиши.

Кейс мастера: когда подсветка выключателя пугает больше темноты

Проблема

Вызвали родители 5-летней девочки, обратились с необычной проблемой. После установки выключателя с синей LED-подсветкой в детской начались «паранормальные явления». Ночью в комнате появлялись странные блики на потолке, ребенок боялся спать. Родители грешили на соседей с лазерными указками, даже занавески плотные повесили. Но блики продолжались.

Диагностика

Приехал вечером, чтобы увидеть явление. Действительно, при выключенном свете на потолке периодически появлялись голубоватые блики, похожие на северное сияние. Начал искать источник. Оказалось, в люстре стояли китайские LED-лампы с прозрачными колбами. Ток от подсветки выключателя заставлял их драйверы накапливать заряд, который разряжался микровспышками. Прозрачная колба работала как линза, проецируя эти вспышки на потолок. Добавьте синий цвет подсветки, отражающийся от белых стен — получается световое шоу.

Решение

Предложил три варианта:

1. заменить выключатель на обычный;

2. поменять лампы;

3. установить конденсатор.

Родители выбрали компромисс: заменил выключатель на модель с теплой оранжевой подсветкой и установил конденсатор 0,47 мкФ в люстре. Вспышки прекратились, оранжевая подсветка ребенку понравилась. Дополнительно посоветовал на будущее покупать LED-лампы с матовыми колбами. История закончилась хорошо: девочка спокойно спит, родители довольны, а я пополнил коллекцию необычных случаев.

Техника безопасности: это важно!

Электричество не прощает ошибок. Соблюдайте правила:

1. Всегда отключайте питание перед работой.

2. Проверяйте отсутствие напряжения индикатором.

3. Не работайте мокрыми руками.

4. Используйте инструмент с изолированными ручками.

5. При сомнениях — вызывайте электрика.

Вывод

Установка выключателя с подсветкой — несложная задача. Главное — понимать особенности работы с современными LED-лампами и знать способы решения возможных проблем. Но если возникнут сложности — не стесняйтесь обращаться к профессионалам.
